第二種電気工事士 令和5年度(2023) 上期 午前 問41 過去問解説

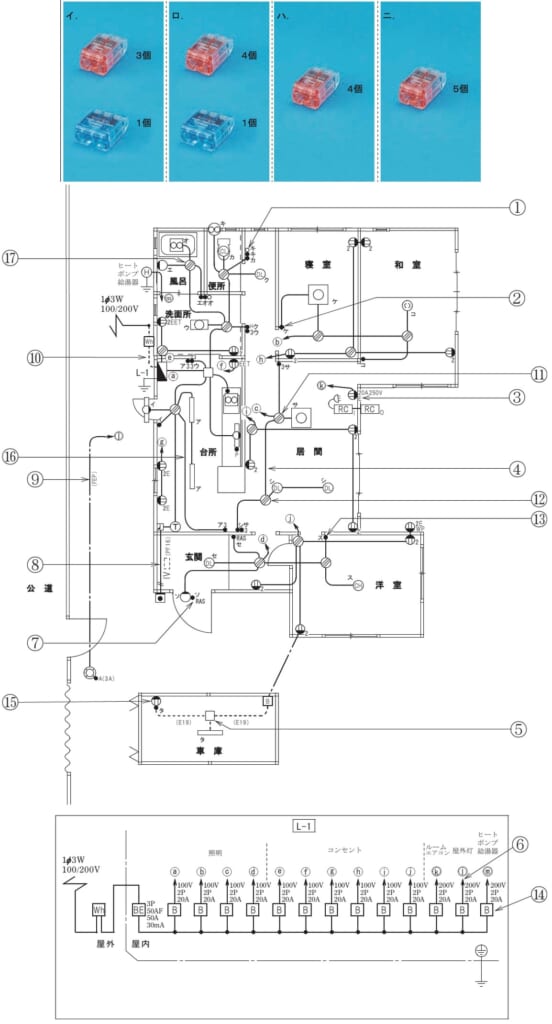

【考え方】差込形コネクタは、つなぐ電線の本数に合わせて、2本用・3本用などを使います。 ■1 ⑪につながる物 電源（回路ⓒ）、照明サ、3路スイッチ3サ（3本）、④の配線（4本）がつながります。 ■2 接地側と非接地側 接地側：電源・照明サ・④の3本で、3本用1個です。 非接地側：電源と④の2本で、2本用1個です。 ■3 3路スイッチの線 3路スイッチの1と3は、④の線と2本ずつつなぎます。2本用2個です。 3路スイッチの0は、照明サと2本でつなぎます。2本用1個です。 2本用4個・3本用1個です。写真では、赤が2本用、青が3本用です。→ ロ 答えは(ロ)ピヨ。
