第二種電気工事士 令和5年度(2023) 上期 午前 問42 過去問解説
⑫で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

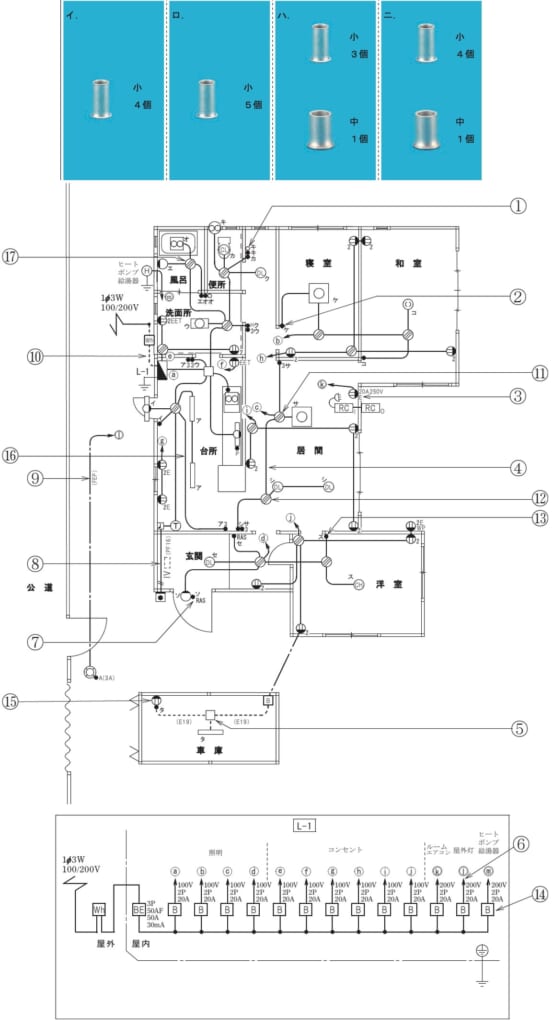

ただし，使用する電線はすべてVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmのリングスリーブは、2〜4本は小、5〜6本は中です。
■1 ⑫につながる物
④の配線（4本）、照明シ、スイッチシ、3路スイッチサ3がつながります。
■2 本数を数える
非接地側：④・スイッチシ・サ3の0の3本で、小1個です。
接地側：④と照明シの2本で、小1個です。
3路スイッチの1と3：④の線と2本ずつで、小2個です。
スイッチシから照明シへの線：2本で、小1個です。
小が5個です。→ ロ
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問42
