第二種電気工事士 令和5年度(2023) 上期 午前 問43 過去問解説

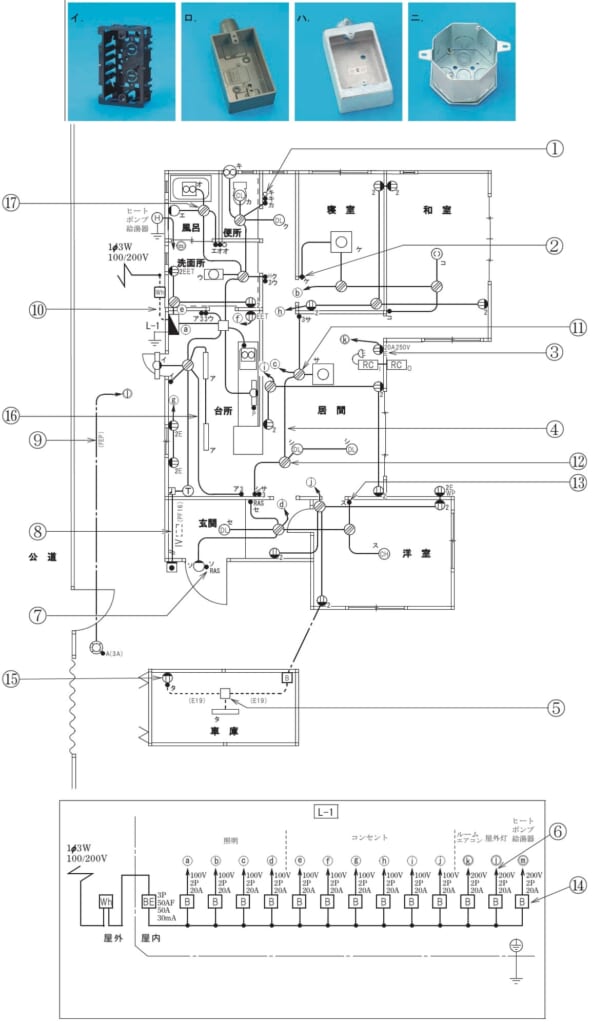

⑬で示す点滅器の取付け工事に使用する材料として，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】木造住宅のVVFの配線では、合成樹脂製の埋込スイッチボックスを使います。
■1 ⑬の場所
⑬は、洋室の入口の壁にあるスイッチです。
■2 1つずつ確かめる
イ：壁にうめこむ合成樹脂製のスイッチボックスです。適切です。
ロ・ハ：壁の外に付ける露出形のボックスです。
ニ：金属製のアウトレットボックスです。金属管工事で使います。
答えは(イ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問43
