第二種電気工事士 令和5年度(2023) 上期 午前 問44 過去問解説

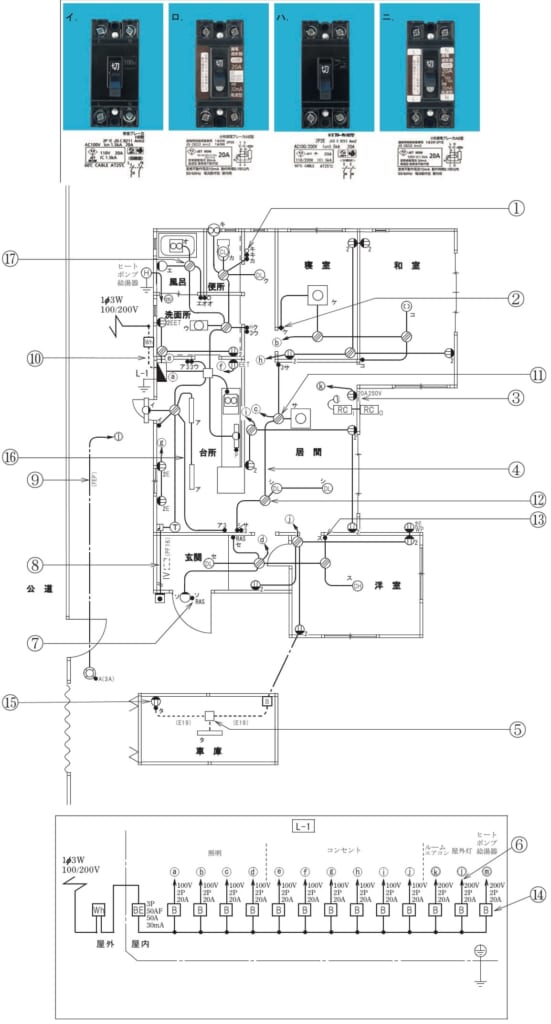

⑭で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】200 Vの回路の配線用遮断器は、2極2素子（2P2E）です。2本とも電圧があるので、2本とも守ります。
■1 ⑭の記号
⑭は、分電盤のヒートポンプ給湯器の回路で、「200V 2P 20A」と書かれた配線用遮断器（B）です。
■2 1つずつ確かめる
イ：100 V用の2極1素子（2P1E）です。
ロ・ニ：漏電遮断器です。記号Bは配線用遮断器なので、ちがいます。
ハ：2極2素子の配線用遮断器です。正しいです。
答えは(ハ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問44
