第二種電気工事士 令和5年度(2023) 上期 午前 問46 過去問解説

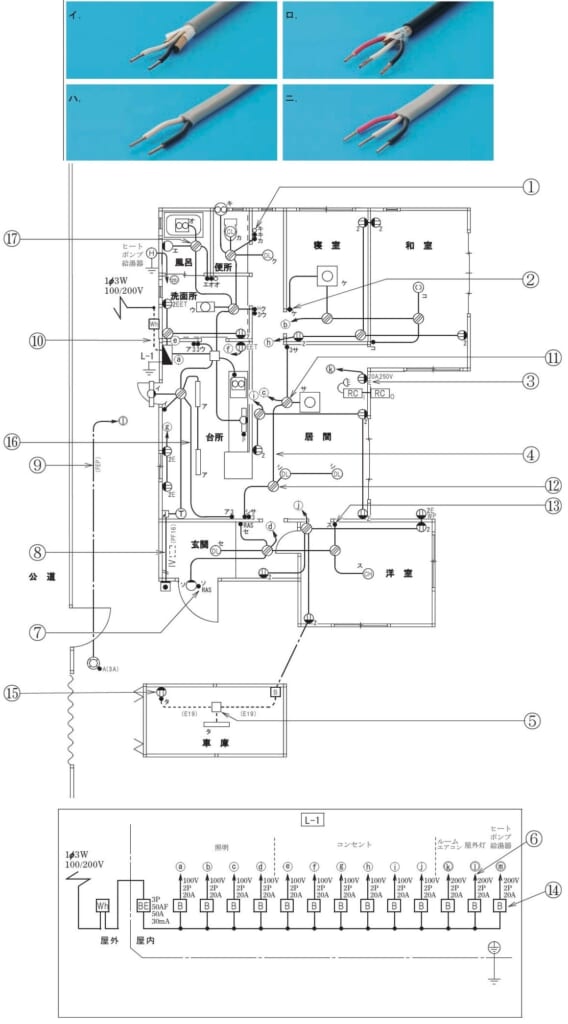

⑯で示す部分に使用するケーブルで，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】3路スイッチにつなぐ線は、0・1・3の3本です。
■1 ⑯の配線
⑯は、台所のボックスから、台所の入口の3路スイッチア3へ行く配線です。
■2 1つずつ確かめる
イ・ロ：丸形のケーブルで、注意1のVVF（平形）ではありません。
ハ：2心なので、線が足りません。
ニ：3心のVVFケーブルです。適切です。
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問46
