第二種電気工事士 令和5年度(2023) 上期 午前 問47 過去問解説

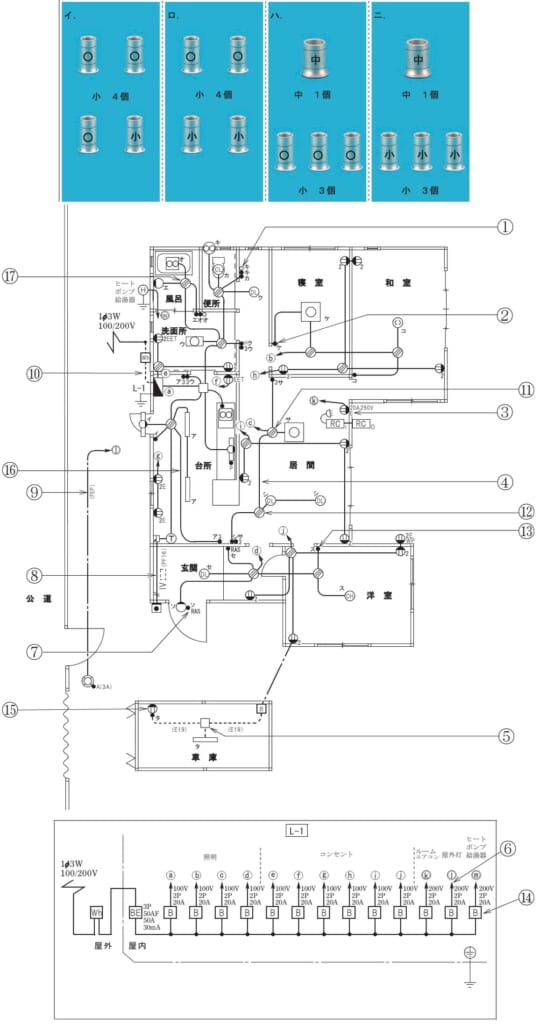

⑰で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，木造1階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】1.6 mmのリングスリーブは、2本は小（刻印○）、3〜4本は小（刻印小）、5〜6本は中（刻印中）です。
■1 ⑰につながる物
⑰は風呂のボックスです。電源、照明エ、換気扇オ、スイッチエ・オと確認表示灯（4本）がつながります。
確認表示灯には、接地側の線もいります。
■2 本数を数える
接地側：電源・照明エ・換気扇オ・確認表示灯の4本で、小（刻印小）1個です。
非接地側：電源とスイッチの2本で、小（刻印○）1個です。
スイッチから照明エ、スイッチから換気扇オ：2本ずつで、小（刻印○）2個です。
小4個で、刻印は○3個・小1個です。→ イ
答えは(イ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午前】 問47
