第二種電気工事士 令和5年度(2023) 上期 午前 問48 過去問解説

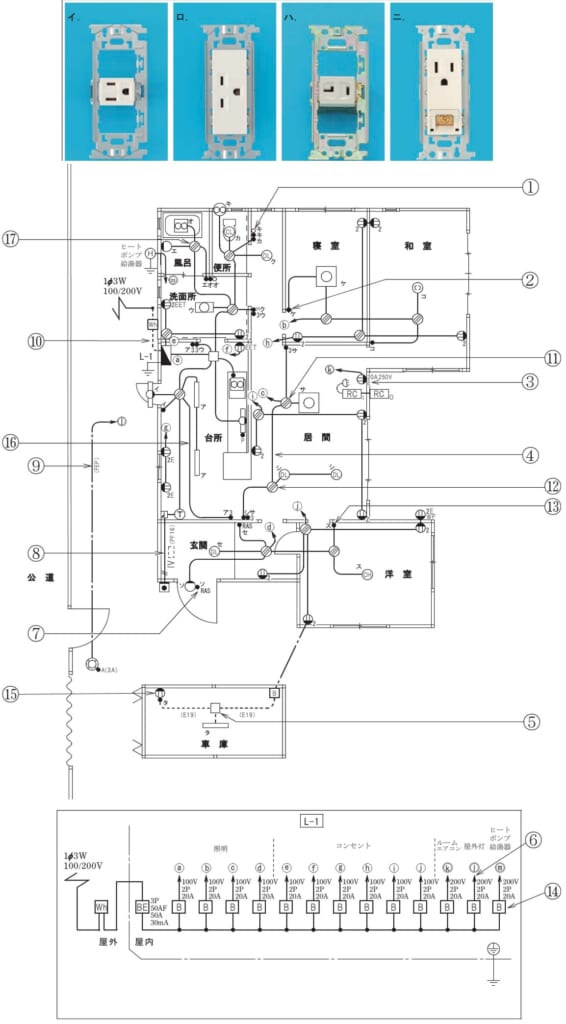

【考え方】コンセントの傍記は、E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付、2＝2口です。 ■1 ニを見る ニは、接地極（丸い穴）と、アース線をつなぐ接地端子が付いたコンセントで、接地極付接地端子付（EET）です。 図の台所の近く（回路ⓕ）に、EETのコンセントがあります。→ ニ ■2 ほかの選択肢 イ・ロ・ハは、図の記号に合うコンセントがありません。 答えは(ニ)ピヨ。
