第二種電気工事士 令和5年度(2023) 上期 午前 問50 過去問解説

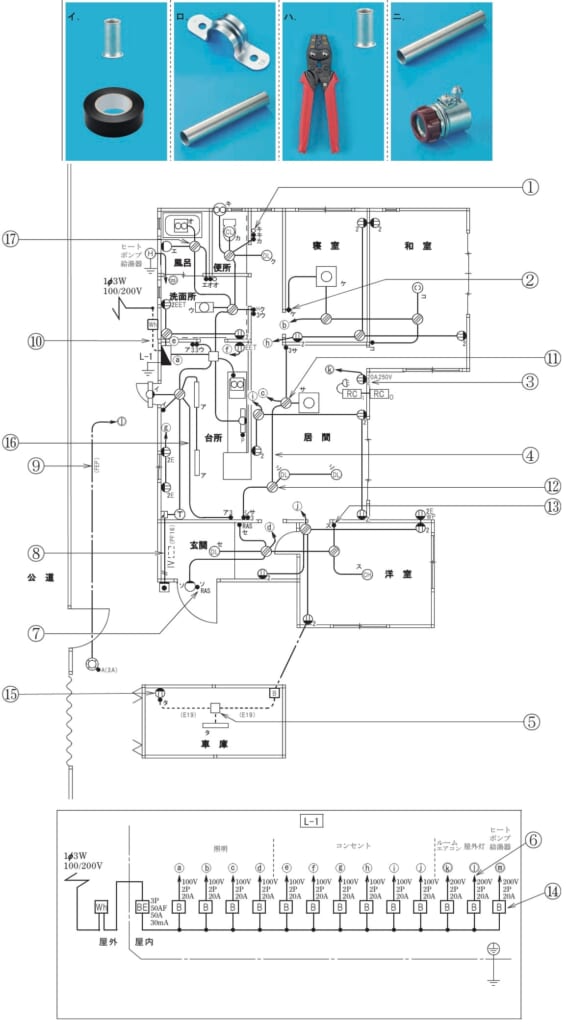

【考え方】リングスリーブの圧着には、黄色の柄のリングスリーブ用圧着ペンチを使います。赤い柄は裸圧着端子用です。 ■1 1つずつ確かめる イ：リングスリーブとビニルテープ。つないだ所をテープで絶縁するので、正しい組合せです。 ロ：サドルとねじなし電線管。管を壁に止めるので、正しい組合せです。 ハ：リングスリーブと赤い柄の圧着ペンチ。赤い柄は裸圧着端子用なので、不適切です。 ニ：ねじなし電線管とボックスコネクタ。管をボックスにつなぐので、正しい組合せです。 答えは(ハ)ピヨ。
