第二種電気工事士 令和5年度(2023) 上期 午後 問17 過去問解説

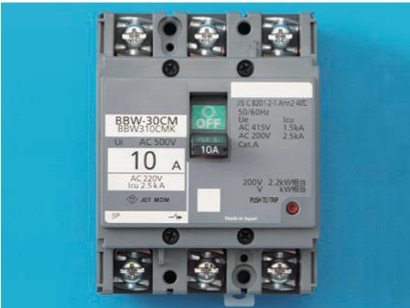

【考え方】電動機保護兼用の配線用遮断器には、電動機（モーター）の容量（kW）が表示されています。 ■1 写真を見る 写真は、3つの極がある遮断器です。 表示に「200V 2.2kW相当」のように、モーターの大きさが書かれています。 これは、モーターを守る働きもある配線用遮断器です。→ ハ ■2 ほかの選択肢 ニ：漏電遮断器には、漏電を試すテストボタンと、感度電流（30 mAなど）の表示があります。 イ：漏電警報器は、漏電を知らせる装置で、電気を切る遮断器ではありません。 ロ：電磁開閉器は、電磁石で入り切りする開閉器で、形がちがいます。 答えは(ハ)ピヨ。
