第二種電気工事士 令和5年度(2023) 上期 午後 問23 過去問解説

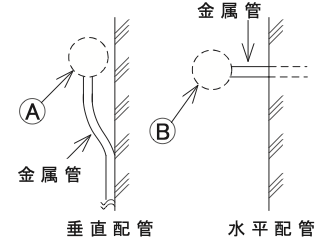

【考え方】エントランスキャップは上向きや横向きの管の端に付けても雨が入りません。ターミナルキャップは横向きの管の端だけに使います。 ■1 Ⓐ（上向きの端） Ⓐは、上を向いた管（垂直配管）の端です。 ターミナルキャップは口が横を向いているので、上向きの管に付けると雨が入ります。 なので、Ⓐにはエントランスキャップを使います。ニが不適切です。 ■2 Ⓑ（横向きの端） 横向きのⒷには、エントランスキャップもターミナルキャップも使えます。 なので、イ（Ⓐにエントランスキャップ）、ロ・ハ（Ⓑにどちらか）は適切です。 答えは(ニ)ピヨ。
