第二種電気工事士 令和5年度(2023) 上期 午後 問25 過去問解説

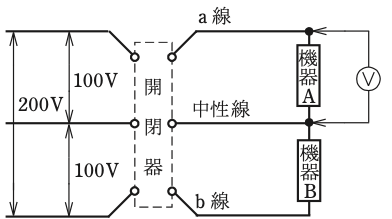

【考え方】中性線が切れると、機器AとBが直列になり、200 Vが2つに分かれてかかります。 ■1 ふつうのとき 単相3線式では、機器Aには100 Vがかかります。 ■2 中性線が切れたとき AとBが直列につながり、外側の2本の間の200 Vがかかります。 200 Vが抵抗の大きさで分かれるので、Aに150 Vがかかることがあります。→ ニ ■3 ほかの選択肢 イ：Aの中が切れても、Aの両端は100 Vのままです。 ロ・ハ：a線やb線が切れると、Aの電圧は0 Vか100 Vで、150 Vにはなりません。 答えは(ニ)ピヨ。
