第二種電気工事士 令和5年度(2023) 上期 午後 問41 過去問解説

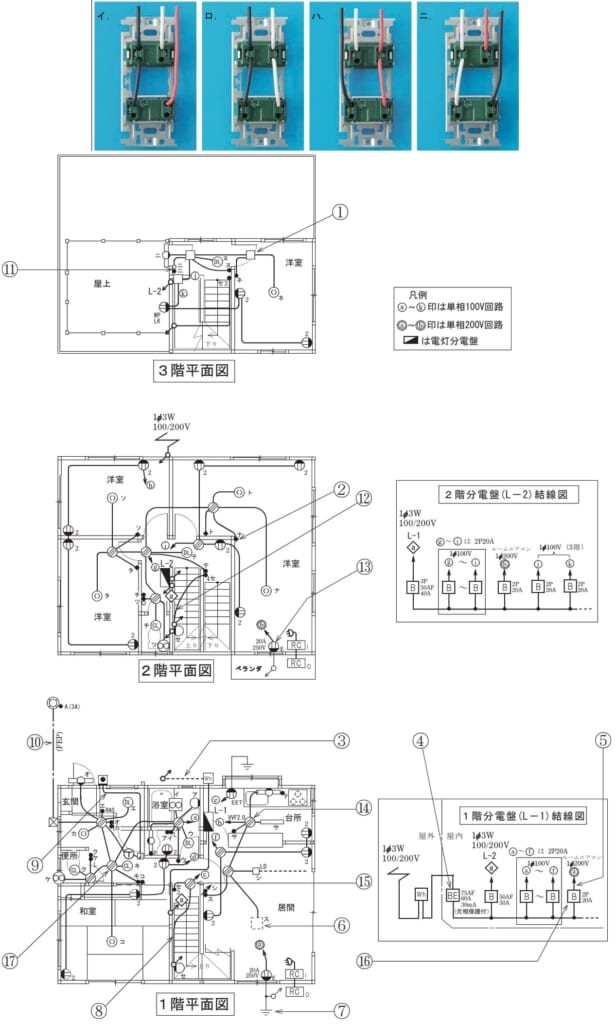

⑪で示す部分の配線を器具の裏面から見たものである。正しいものは。
ただし，電線の色別は，白色は電源からの接地側電線，黒色は電源からの非接地側電線とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】確認表示灯（○）はスイッチを入れると点くランプです。照明と同じように、返り線（スイッチから照明へ行く線）と接地側（白）の間につなぎます。
■1 ⑪の場所
⑪は、3階の屋上の照明ニのスイッチ（●）と、確認表示灯（○）を1か所に付けた部分です。上が確認表示灯、下がスイッチです。
■2 正しいつなぎ方
スイッチには、黒（非接地側）と、照明へ行く返り線（赤）をつなぎます。
確認表示灯は、照明と同じく、赤と白の間につなぎます。
白は確認表示灯だけにつなぎ、赤はスイッチから確認表示灯へも渡します。
この形はハです。
答えは(ハ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午後】 問41
