第二種電気工事士 令和5年度(2023) 上期 午後 問44 過去問解説
⑭で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

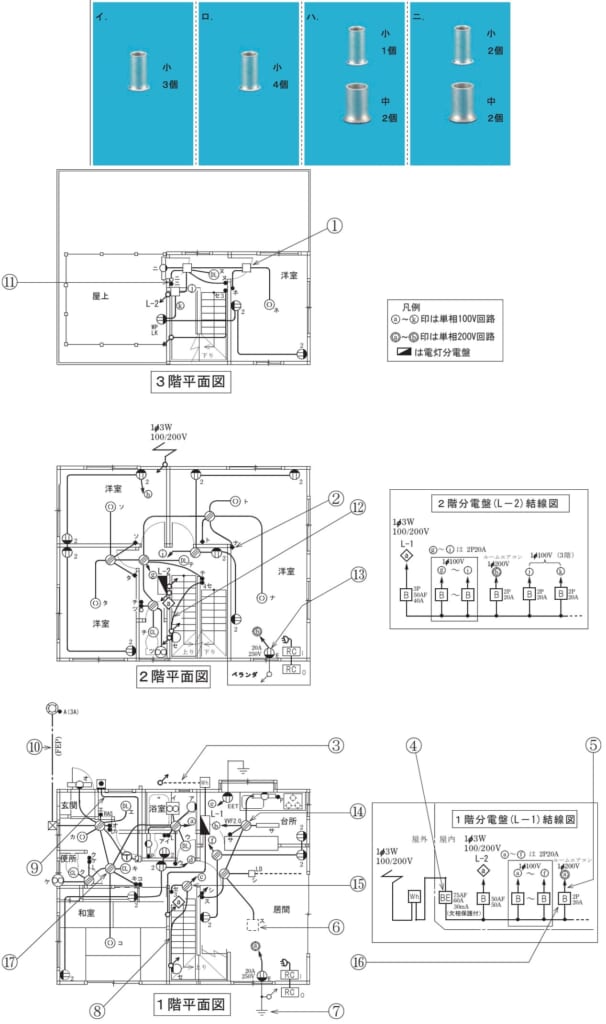

ただし，使用する電線は特記のないものはVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】リングスリーブは、つなぐ電線の太さと本数で決まります。1.6 mm 2本：小、2.0 mm 1本＋1.6 mm 1〜2本：小、2.0 mm 1本＋1.6 mm 3〜5本：中です。
■1 ボックスにつながる線
⑭は台所のボックスです。分電盤からの電源（VVF2.0）、スイッチサ、照明サ、レンジフードの換気扇、居間側のボックスがつながります。
■2 つなぐ所ごとに数える
非接地側（電圧のある側）：2.0 mm 1本＋1.6 mm 3本（スイッチ・換気扇・居間側）→ 中
接地側（大地とつながった側）：2.0 mm 1本＋1.6 mm 3本（照明サ・換気扇・居間側）→ 中
スイッチサから照明サへの線（返り線）：1.6 mm 2本 → 小
■3 合計
小1個、中2個です。
答えは(ハ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午後】 問44
