第二種電気工事士 令和5年度(2023) 上期 午後 問45 過去問解説
⑮で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。

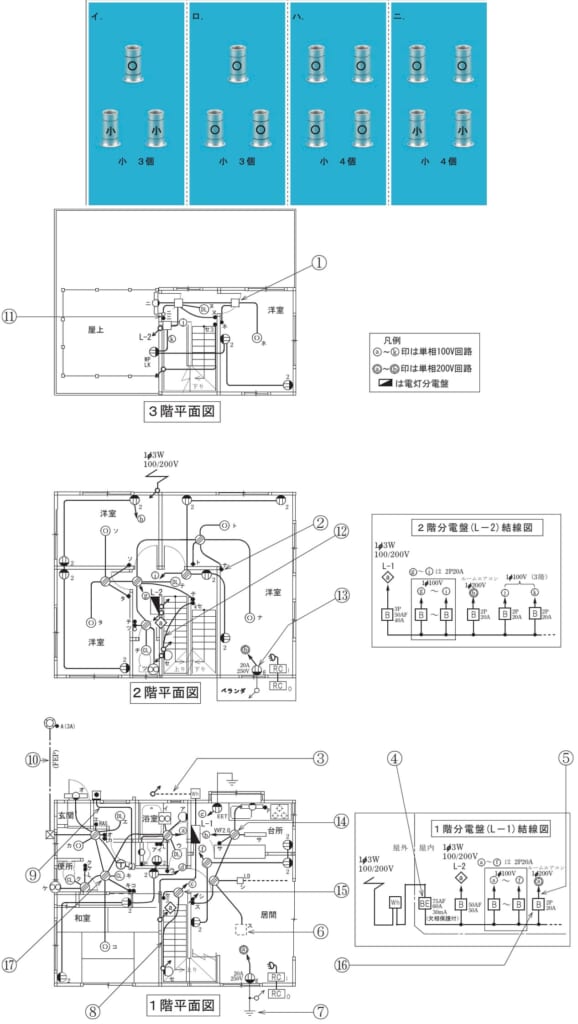

ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】1.6 mmの電線は、2本なら小スリーブで刻印○、3〜4本なら小スリーブで刻印「小」です。
■1 ボックスにつながる線
⑮は1階の階段の近くのボックスです。電源（分電盤からの線）、3路スイッチセ（3本）、⑧の配線（3本）がつながります。
3路スイッチ（2か所で同じ照明を入り切りするスイッチ）は、端子が0、1、3の3つあります。
■2 つなぐ所ごとに数える
非接地側：電源と3路スイッチの0 → 2本
接地側：電源と⑧ → 2本
3路スイッチの1：⑧の線と → 2本
3路スイッチの3：⑧の線と → 2本
■3 スリーブと刻印
どれも2本なので、小スリーブで刻印○が4個です。
答えは(ハ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午後】 問45
