第二種電気工事士 令和5年度(2023) 上期 午後 問46 過去問解説

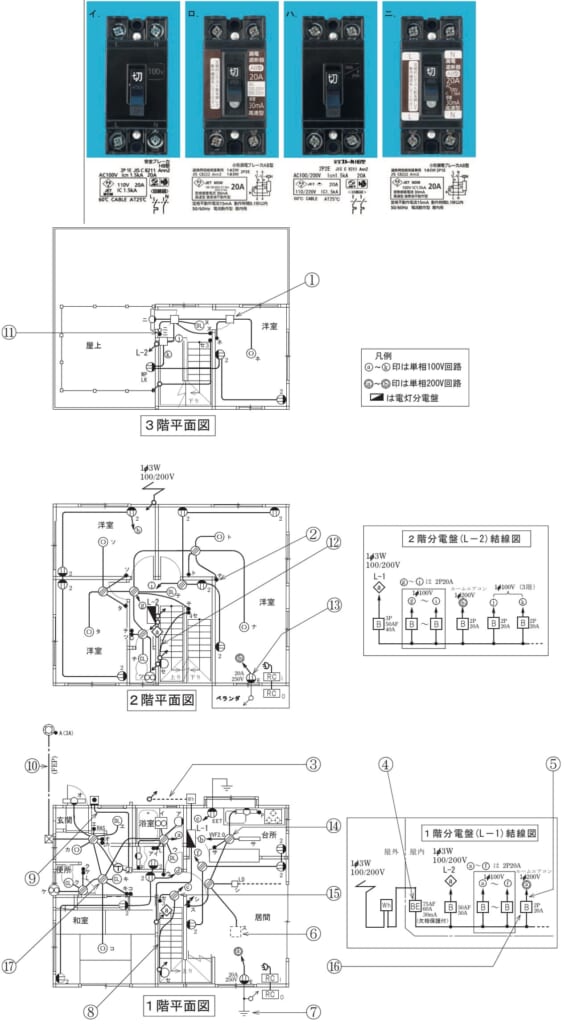

【考え方】200 Vの回路は2本とも電圧があるので、2本とも守る2極2素子（2P2E）の配線用遮断器を使います。 ■1 図記号を読む ⑯は、1階分電盤のルームエアコン（単相200 V）の回路の配線用遮断器（流れすぎたときに切れるブレーカ）です。 素子（電流を見はる部分）が2つあれば、2本とも守れます。 ■2 写真を選ぶ 2極2素子の配線用遮断器はハです。 イ：100 V用の2極1素子（2P1E）です。 ロ・ニ：漏電遮断器です。 答えは(ハ)ピヨ。
