第二種電気工事士 令和5年度(2023) 上期 午後 問48 過去問解説
この配線図の図記号から，この工事で使用されていないスイッチは。

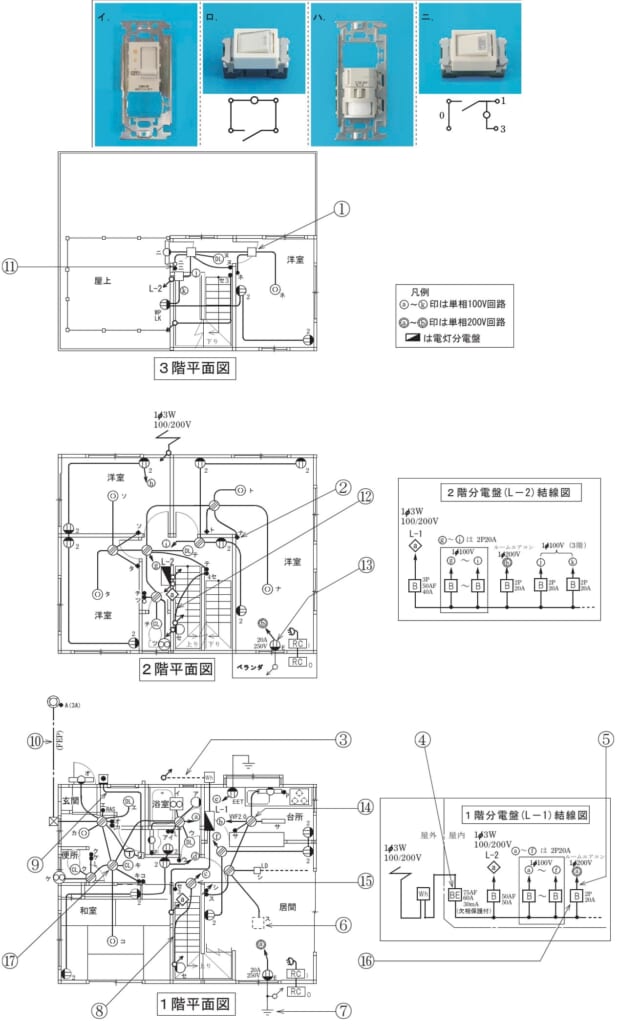

ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】スイッチの傍記（そばに書く文字）は、H＝位置表示灯内蔵（切っているときにランプがつく）、L＝確認表示灯内蔵、RAS＝熱線式自動スイッチです。
■1 ロの接点を見る
ロは、ランプがスイッチの接点と並んで（並列に）つながっています。
スイッチを切ったときにランプがつく、位置表示灯内蔵スイッチ（傍記H）です。
■2 図と比べる
この配線図には、Hの付いたスイッチがありません。なので、ロは使われていません。
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験【午後】 問48
