第二種電気工事士 令和5年度(2023) 下期 午後 問41 過去問解説
⑪で示すボックス内の接続をすべて圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。

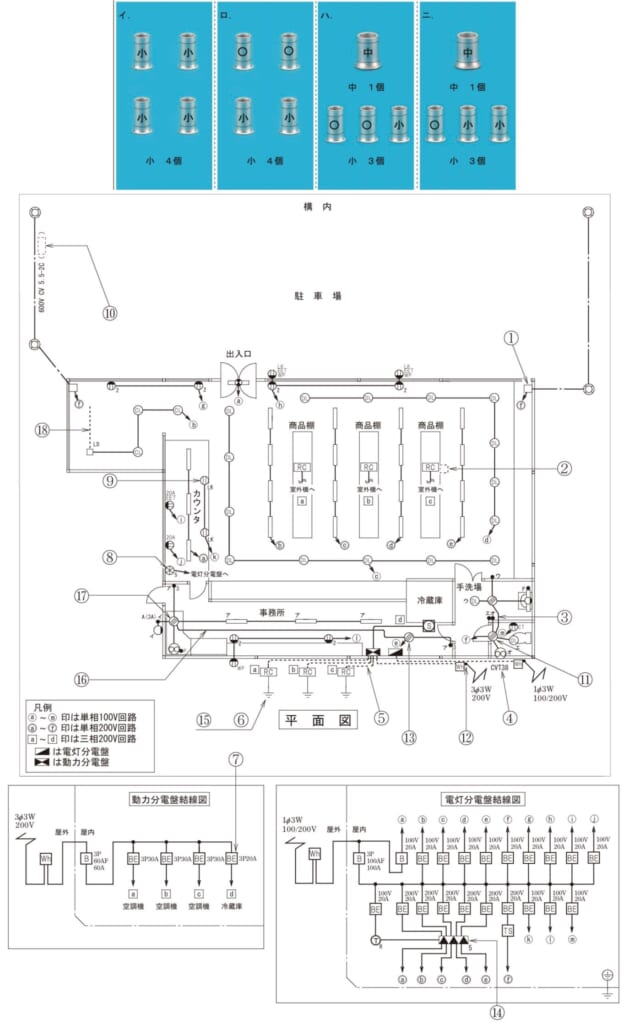

ただし，使用する電線はすべてVVF1.6とする。また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmの電線は、2本なら小スリーブで刻印○、3〜4本なら小スリーブで刻印小、5〜6本なら中スリーブで刻印中です。
■1 ボックスにつながる線
⑪のボックスには、電源（回路ⓕ）、③の先のボックス、スイッチエ・オ、照明エ（DL）、換気扇オがつながります。
■2 つなぐ所ごとに数える
接地側（白）：電源・③・照明エ・換気扇オ → 4本 → 小、刻印小
非接地側（黒）：電源・③・スイッチエ・スイッチオ → 4本 → 小、刻印小
スイッチエから照明エへの線：2本 → 小、刻印○
スイッチオから換気扇オへの線：2本 → 小、刻印○
■3 合計
小4個で、刻印は○2個・小2個です。
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午後】 問41
