第二種電気工事士 令和5年度(2023) 下期 午後 問43 過去問解説

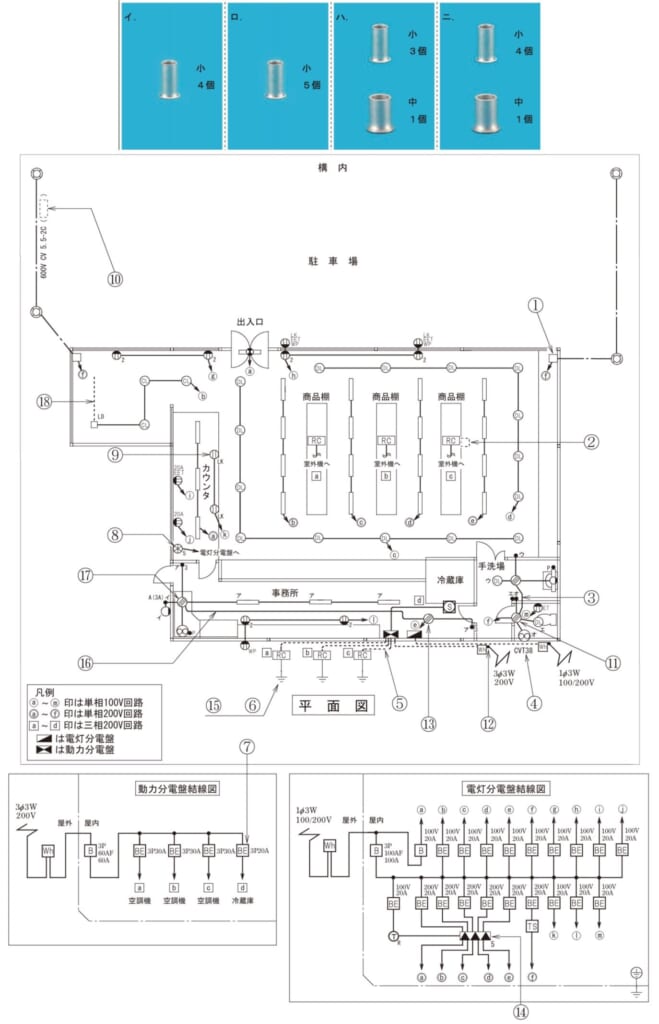

【考え方】1.6 mmの電線は、2〜4本なら小スリーブ、5〜6本なら中スリーブです。 ■1 ボックスにつながる線 ⑬のボックスには、電源（回路ⓔ）、⑯の配線（⑰のボックスへ）、冷蔵庫の近くの3路スイッチアの3本がつながります。 ⑯には、接地側・非接地側と、3路スイッチどうしをつなぐ線2本の、4本が通ります。 ■2 つなぐ所ごとに数える 接地側：電源・⑯ → 2本 非接地側：電源・⑯・3路スイッチの0 → 3本 3路スイッチの1：⑯の線と → 2本 3路スイッチの3：⑯の線と → 2本 ■3 合計 どれも4本以下なので、小が4個です。 答えは(イ)ピヨ。
