第二種電気工事士 令和5年度(2023) 下期 午後 問44 過去問解説

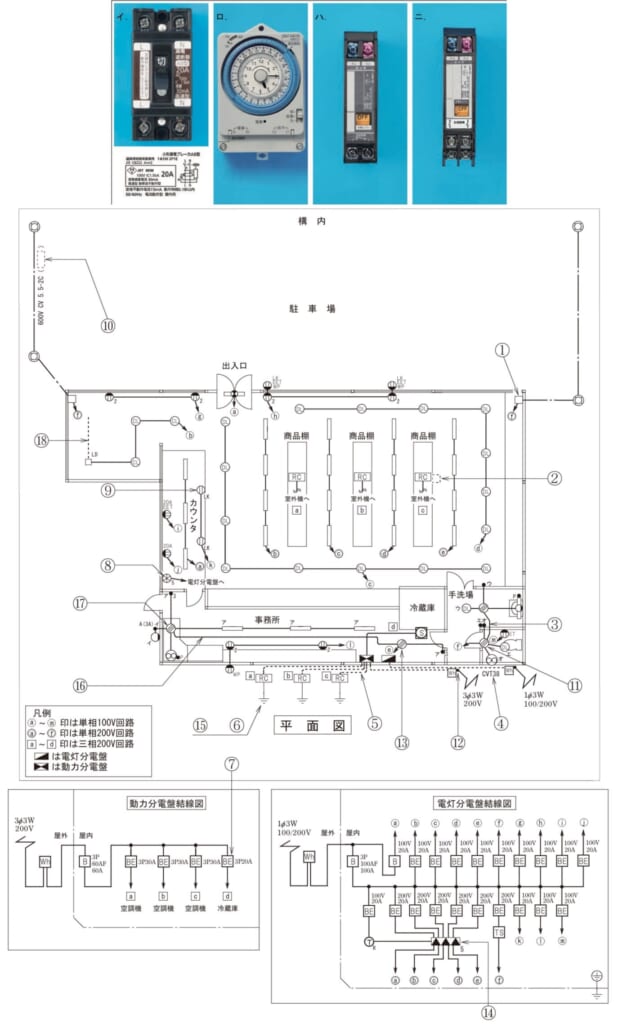

⑭で示す図記号の部分に使用される機器は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】▲はリモコンリレーです。200 Vの回路は、2本とも切る2極のリモコンリレーを使います。
■1 ⑭を読む
⑭は、電灯分電盤の結線図にある▲の記号で、リモコンリレーです。
つながる回路は、単相200 Vの回路です。
■2 写真を選ぶ
200 Vの回路は2本とも切る必要があるので、端子が2組ある2極のリモコンリレー（ニ）を使います。
ハ：1極のリモコンリレーです。
イ：漏電遮断器です。
ロ：タイムスイッチです。
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午後】 問44
