第二種電気工事士 令和5年度(2023) 下期 午後 問46 過去問解説

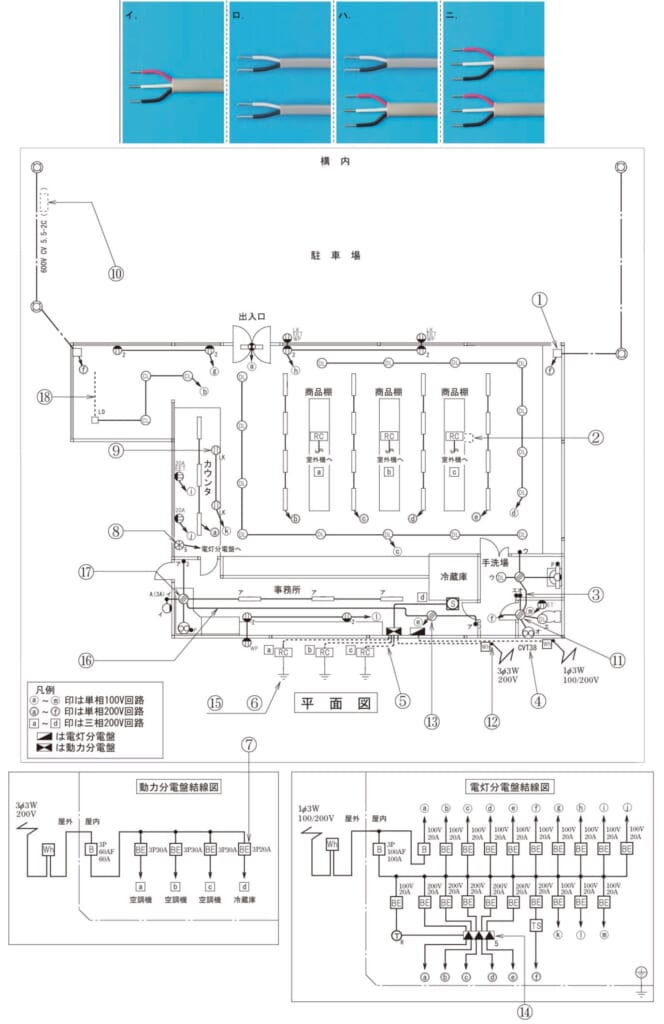

⑯で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】3路スイッチ2個で1つの照明を入り切りするときは、スイッチどうしの間に2本（1と3の線）がいります。
■1 ⑯の位置
⑯は、⑬のボックスと⑰のボックスの間です。
照明アは、2か所の3路スイッチで入り切りします。
■2 本数を数える
電源は⑬の側から来ます。
⑰の先の器具へ行く、接地側と非接地側 → 2本
3路スイッチどうしをつなぐ線 → 2本
■3 合計
2＋2＝4本なので、2心のケーブル2本（ロ）です。
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午後】 問46
