第二種電気工事士 令和5年度(2023) 下期 午後 問47 過去問解説

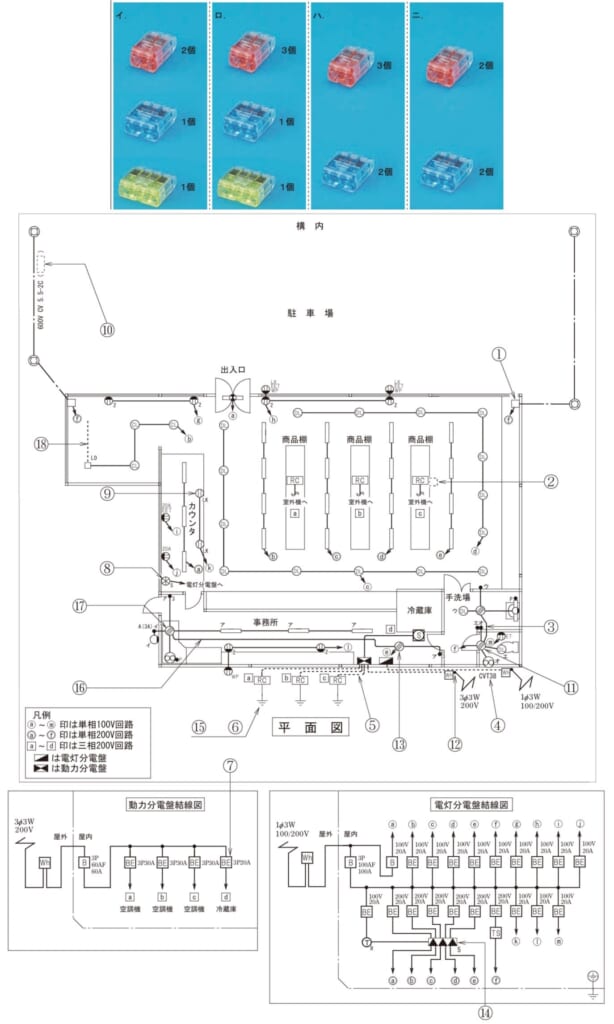

【考え方】差込形コネクタは、つなぐ電線の本数に合わせて、2本用・3本用・4本用などを使います。 ■1 ボックスにつながる線 ⑰のボックスには、⑯の配線（4本）、入口の3路スイッチア、照明ア、自動点滅器、換気扇がつながります。 ■2 つなぐ所ごとに数える 接地側：⑯・照明ア・自動点滅器・換気扇 → 4本 → 4本用1個 非接地側：⑯・自動点滅器・換気扇 → 3本 → 3本用1個 3路スイッチどうしの線（1）：2本 → 2本用1個 3路スイッチどうしの線（3）：2本 → 2本用1個 3路スイッチの0から照明アへの線：2本 → 2本用1個 ■3 写真で確かめる 写真では、赤が2本用、青が3本用、黄が4本用です。2本用3個、3本用1個、4本用1個です。 答えは(ロ)ピヨ。
