第二種電気工事士 令和5年度(2023) 下期 午後 問48 過去問解説

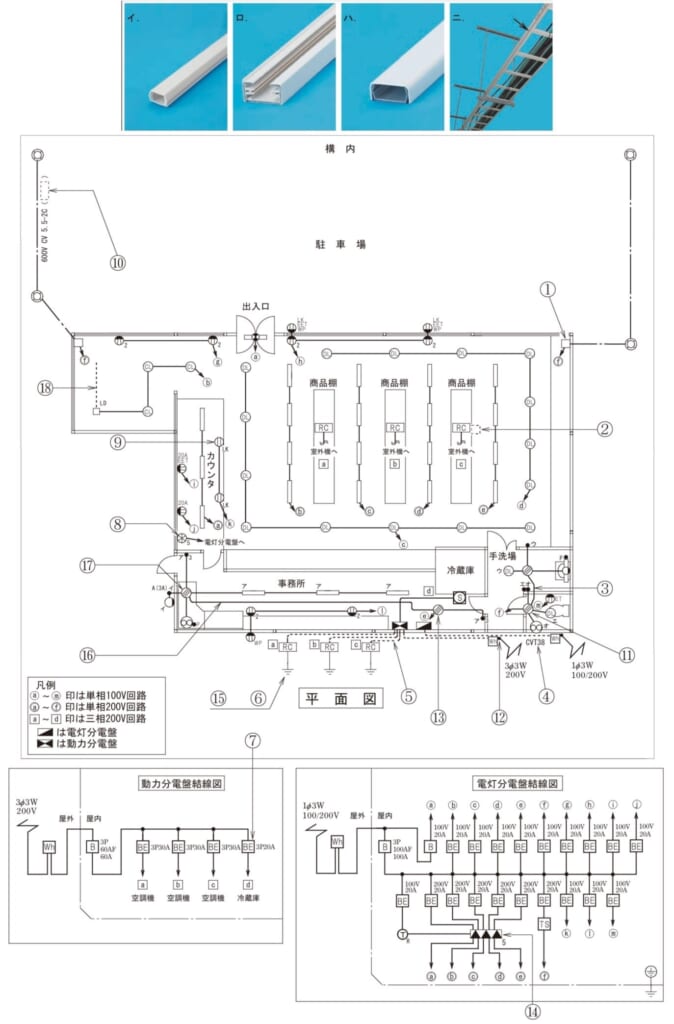

⑱で示す図記号のものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】点線にLDは、ライティングダクト（照明器具を好きな位置に付けられるレール）です。
■1 ⑱を読む
⑱は、点線の先に「LD」と書かれた記号です。
これはライティングダクトです。中に電気の通る金属が入ったレールで、照明器具を好きな位置に付けられます。→ ロ
■2 ほかの選択肢
イ：線ぴ（電線を入れる細い金属のとい）です。
ハ：中が空のダクトです。
ニ：ケーブルラック（ケーブルをのせるはしご状の台）です。
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午後】 問48
