第二種電気工事士 令和5年度(2023) 下期 問10 過去問解説
低圧屋内配線の分岐回路の設計で，配線用遮断器，分岐回路の電線の太さ及びコンセントの組合せとして，適切なものは。
ただし，分岐点から配線用遮断器までは3 m，配線用遮断器からコンセントまでは8 mとし，電線の数値は分岐回路の電線（軟銅線）の太さを示す。

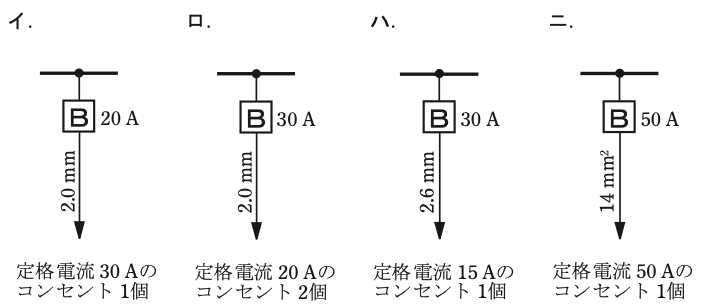

また，コンセントは兼用コンセントではないものとする。（選択肢イ〜ニは図にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】配線用遮断器（流れすぎると自動で切れる装置）の大きさで、使える電線の太さとコンセントが決まります。20 A：電線1.6 mm以上・コンセント20 A以下、30 A：電線2.6 mm以上・コンセント20 A以上30 A以下、50 A：電線14 mm²以上・コンセント40 A以上50 A以下です。
■1 選択肢を1つずつ確かめる
イ：20 Aの遮断器に30 Aのコンセントです。コンセントが大きすぎるので、誤りです。
ロ：30 Aの遮断器なのに、電線が2.0 mmです。2.6 mm以上が必要なので、細すぎます。
ハ：30 Aの遮断器に15 Aのコンセントです。20 A以上が必要なので、小さすぎます。
ニ：50 Aの遮断器に、14 mm²の電線と50 Aのコンセントです。決まりどおりで、適切です。
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午前】 問10
