第二種電気工事士 令和5年度(2023) 下期 問16 過去問解説

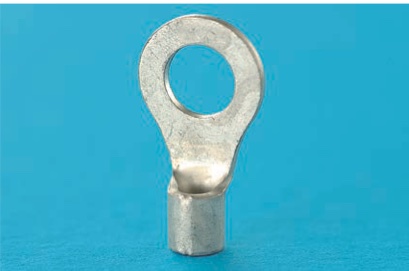

【考え方】裸圧着端子は、電線の先に付ける、丸い穴のある金具です。ねじで器具の端子に止めます。 ■1 写真を読む 写真は、先に丸い穴があり、根元が筒になっている金具です。 筒に電線を入れて押しつぶし（圧着）、穴にねじを通して器具につなぎます。 これは銅線用裸圧着端子です。→ ハ ■2 ほかの選択肢 イ：スリーブは、両側から電線を入れる筒だけの形です。 ロ：銅管端子は、太い電線用の、銅の管でできた端子です。 ニ：ねじ込み形コネクタは、電線をねじってつなぐ、キャップの形です。 答えは(ハ)ピヨ。
