第二種電気工事士 令和5年度(2023) 下期 問17 過去問解説

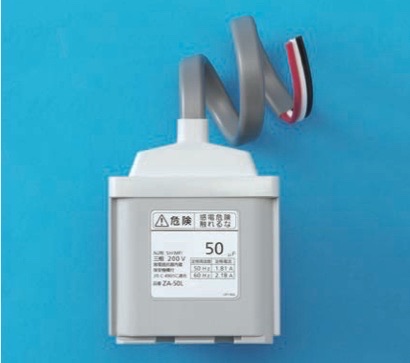

【考え方】低圧進相コンデンサは、電動機などに並列につないで、力率をよくする機器です。 ■1 写真を読む 写真の箱には、「50」と容量（μF、コンデンサがためられる電気の量）が書かれ、3本の線が出ています。 これは、三相200 V用の低圧進相コンデンサです。→ ニ ■2 何に使うか 電動機などと並べて（並列に）つなぎ、力率（電気が仕事にうまく使われている割合）を改善します。 答えは(ニ)ピヨ。
