第二種電気工事士 令和5年度(2023) 下期 問34 過去問解説

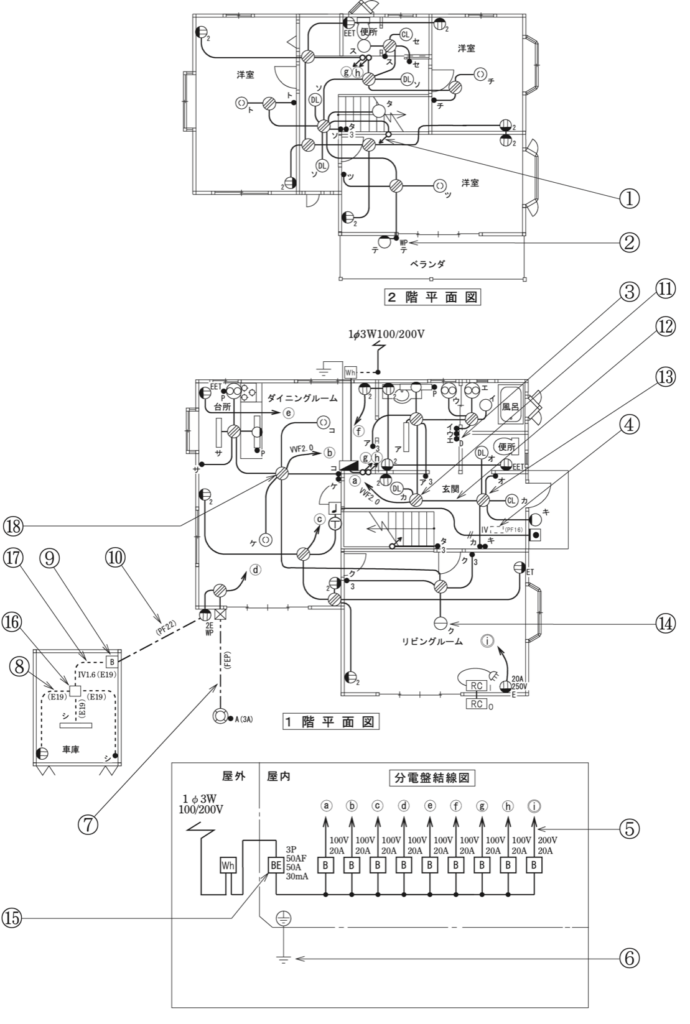

④で示す部分の小勢力回路で使用できる電線（軟銅線）の導体の最小直径［mm］は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）
- イ 0.5
- ロ 0.8
- ハ 1.2
- ニ 1.6
答えと解説を見る
正解はロ
解説
【考え方】小勢力回路（チャイムなど、60 V以下の弱い電気の回路）の電線は、直径0.8 mm以上の軟銅線です。
■1 ④を読む
④は、玄関のチャイム（ベル）の押しボタンにつながる線です。
チャイムなどの弱い電気の回路を、小勢力回路といいます。
■2 最小の太さ
小勢力回路の電線は、直径0.8 mm以上あればよいです。
答えは(ロ)ピヨ。
