第二種電気工事士 令和5年度(2023) 下期 問41 過去問解説
⑪で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線は特記のないものはVVF1.6とする。

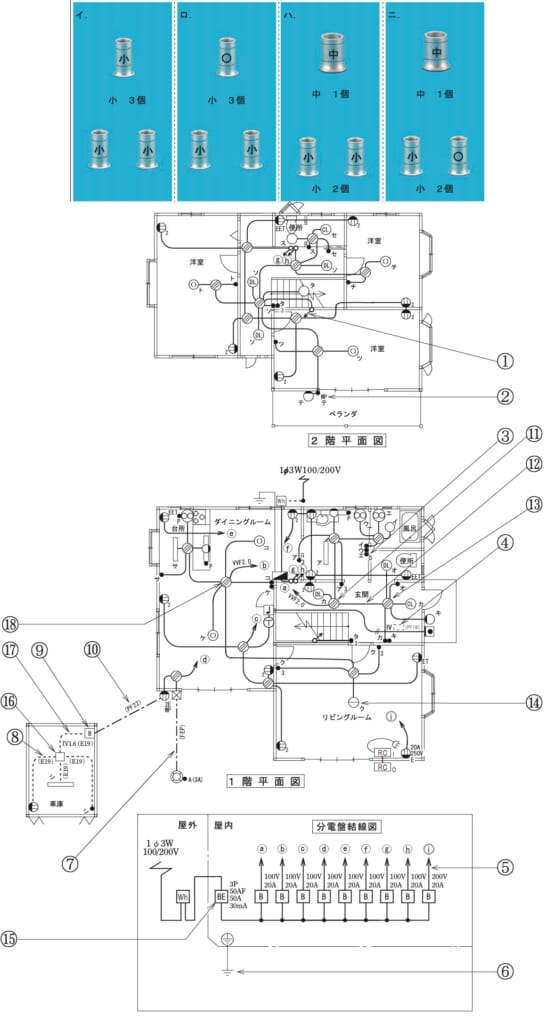

また，写真に示すリングスリーブ中央の○，小，中は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】1.6 mm 2本は小（刻印○）、1.6 mm 3〜4本や2.0 mm 1本＋1.6 mm 1〜2本は小（刻印小）、2.0 mm 1本＋1.6 mm 3〜5本は中（刻印中）です。
■1 ボックスにつながる線
⑪のボックスには、分電盤の回路ⓐからの線（VVF2.0）、照明「DLカ」、玄関側のボックス、上のボックス（照明「ア」など）がつながります。
■2 つなぐ所ごとに数える
白い線（接地側）：2.0 mm 1本＋1.6 mm 3本 → 中スリーブ、刻印「中」
黒い線（非接地側）：2.0 mm 1本＋1.6 mm 2本 → 小スリーブ、刻印「小」
照明「カ」への返り線：1.6 mm 2本 → 小スリーブ、刻印「○」
■3 合計
中1個（刻印中）、小2個（刻印小と○）です。
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午前】 問41
