第二種電気工事士 令和5年度(2023) 下期 問42 過去問解説

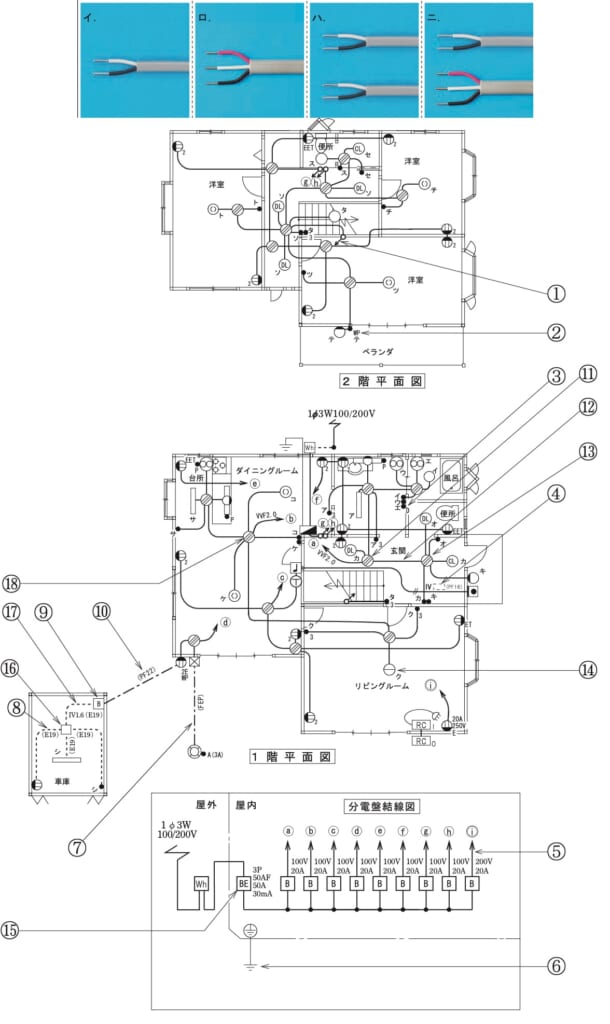

⑫で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】心線数は、電源の2本（黒・白）に、スイッチから照明へ戻る線（返り線）の数を足します。
■1 ⑫を通る線
⑫は、玄関の2つのボックスを結ぶ部分です。
電源の黒と白の2本が通ります。
■2 返り線
照明「DLカ」は⑫の左側、スイッチ「カ」は右側にあります。
なので、スイッチから「DLカ」へ戻る線1本も通ります。
■3 合計
2＋1＝3本なので、3心のケーブル1本です。
答えは(ロ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午前】 問42
