第二種電気工事士 令和5年度(2023) 下期 問43 過去問解説

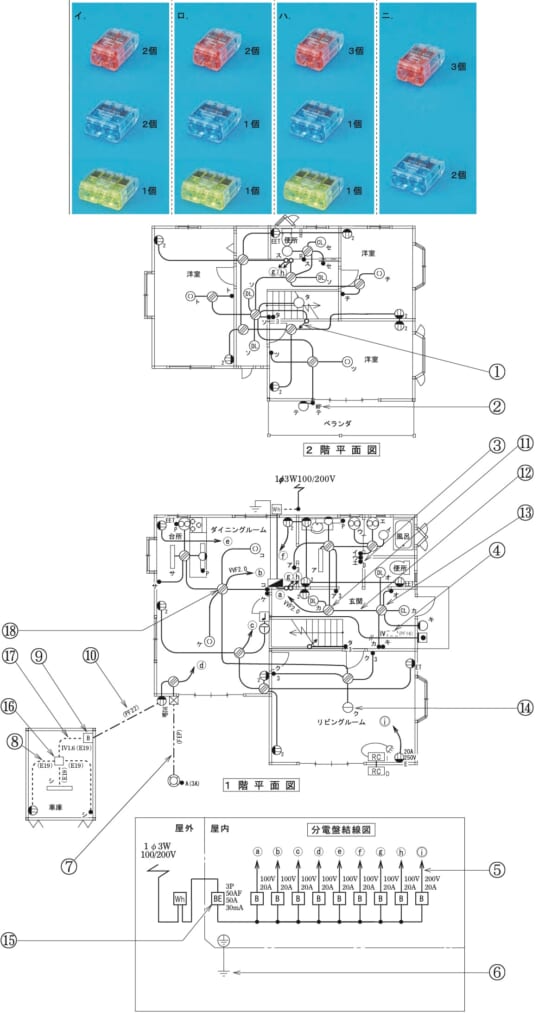

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、3本用、4本用）を使います。 ■1 ボックスにつながる線 ⑬のボックスには、左のボックス（3本）、照明「DLオ」、スイッチ「オ」、照明「CLカ」、スイッチ「カ・キ」（3本）、屋外の照明「キ」がつながります。 ■2 つなぐ所ごとに数える 白い線：左のボックス・DLオ・CLカ・キ → 4本 → 4本用1個 黒い線：左のボックス・スイッチ「オ」・スイッチ「カ・キ」 → 3本 → 3本用1個 「カ」の返り線：左のボックス・CLカ・スイッチ → 3本 → 3本用1個 「オ」の返り線：2本 → 2本用1個 「キ」の返り線：2本 → 2本用1個 ■3 合計 4本用1個、3本用2個、2本用2個です。 答えは(イ)ピヨ。
