第二種電気工事士 令和5年度(2023) 下期 問46 過去問解説

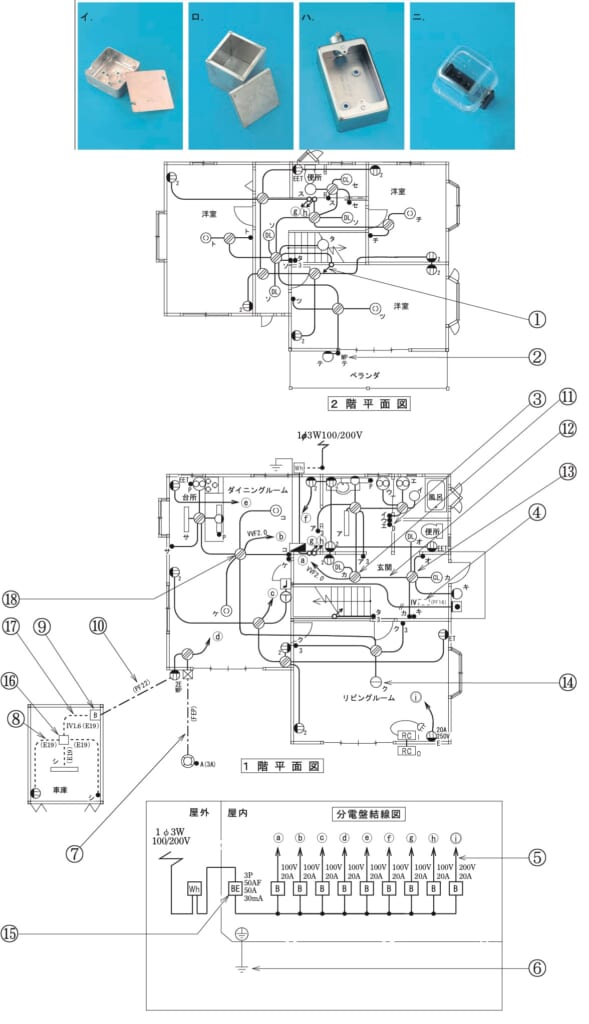

【考え方】□（四角）はジョイントボックスです。金属管工事では、アウトレットボックスを使います。 ■1 ⑯を読む ⑯は、車庫の金属管（E19）の配線の途中にある四角の記号で、ジョイントボックス（電線をつなぐ箱）です。 ■2 写真を選ぶ 金属管工事なので、金属の箱のアウトレットボックスを使います。→ イ ロ：プルボックスです。 ハ：スイッチボックスです。 答えは(イ)ピヨ。
