第二種電気工事士 令和5年度(2023) 下期 問48 過去問解説
⑱で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。

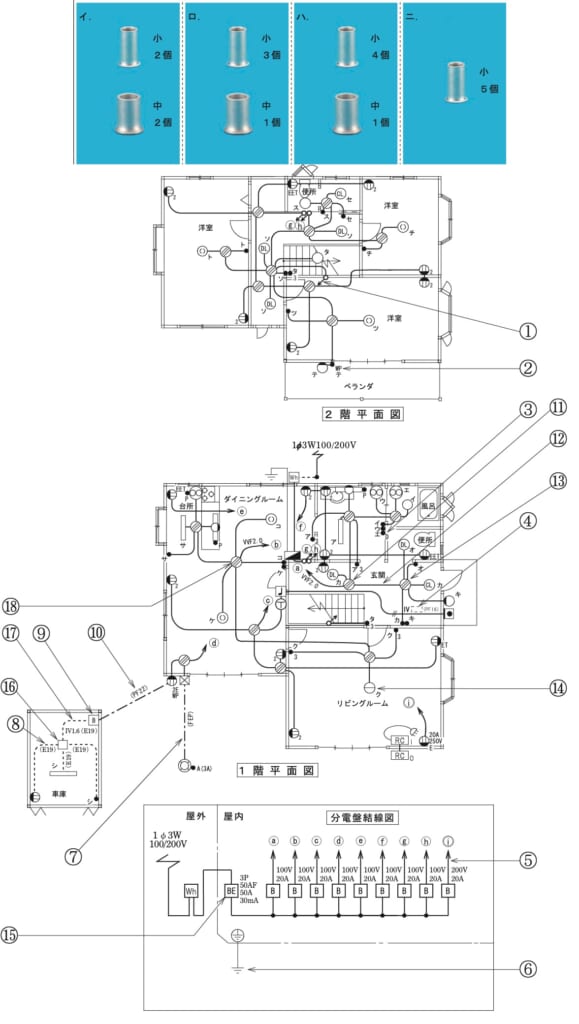

ただし，使用する電線は特記のないものはVVF1.6とする。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】リングスリーブは、1.6 mm 2本：小、2.0 mm 1本＋1.6 mm 1〜2本：小、2.0 mm 1本＋1.6 mm 3〜5本：中です。
■1 ボックスにつながる線
⑱のボックスには、分電盤の回路ⓑからの線（VVF2.0）、照明「コ」、照明「ケ」、スイッチ「コ・ケ」（3本）、台所のボックス、下のリビング側のボックスがつながります。
■2 つなぐ所ごとに数える
白い線：2.0 mm 1本＋1.6 mm 4本（コ、ケ、台所、リビング） → 中
黒い線：2.0 mm 1本＋1.6 mm 3本（スイッチ、台所、リビング） → 中
「コ」の返り線：1.6 mm 2本 → 小
「ケ」の返り線：1.6 mm 2本 → 小
■3 合計
小2個、中2個です。
答えは(イ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午前】 問48
