第二種電気工事士 令和5年度(2023) 下期 問49 過去問解説

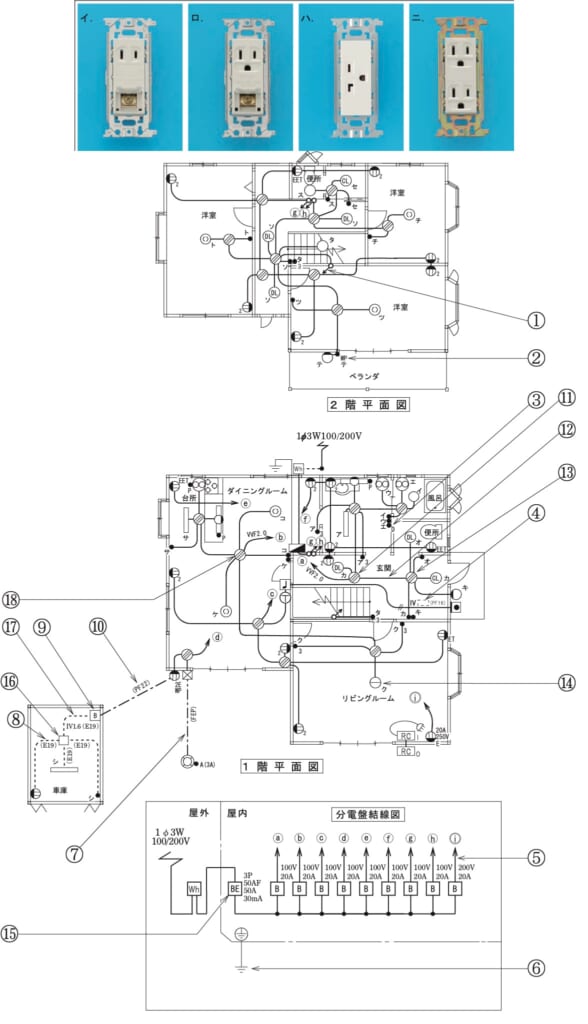

この配線図の図記号で，使用されていないコンセントは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅及び車庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの傍記は、2＝2口、E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付、WP＝防雨形、20A 250V＝200 V 20 A用です。
■1 図にあるコンセント
イ：接地端子付（ET）は、図にあります。
ロ：接地極付接地端子付（EET）は、図にあります。
ハ：20 A 250 Vの接地極付は、図にあります。
■2 ニを確かめる
ニは、一般形の2口接地極付コンセントです。
図の2口接地極付コンセントは、屋外の「2E WP」だけで、防雨形です。
注意4のとおり写真は一般形なので、ニは使われていません。
答えは(ニ)ピヨ。
出典：令和5年度（2023） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験【午前】 問49
