第二種電気工事士 令和5年度(2023) 下期 問50 過去問解説

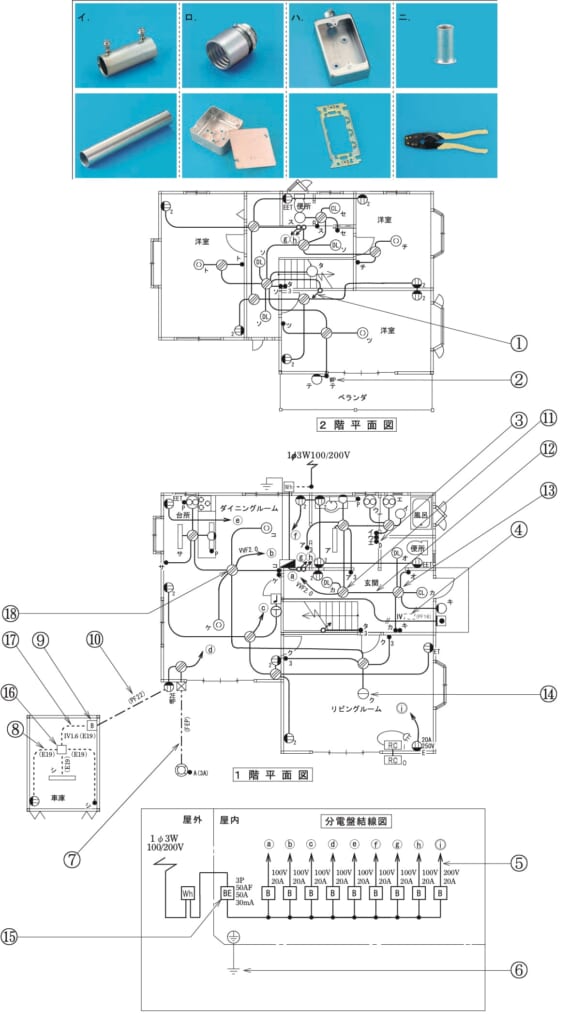

【考え方】車庫はねじなし電線管の工事です。金属製可とう電線管用のコネクタは、可とう電線管（曲げられる管）を使うときだけ使います。 ■1 使うもの イ：ねじなしカップリングとねじなし電線管は、車庫の（E19）の工事で使います。 ハ：スイッチボックスと取付枠は使います。 ニ：リングスリーブと圧着ペンチ（リングスリーブをつぶす工具）は使います。 ■2 ロを確かめる ロの上は、金属製可とう電線管をボックスにつなぐコネクタです。 この図には金属製可とう電線管がないので、使いません。 答えは(ロ)ピヨ。
