第二種電気工事士 令和6年度(2024) 上期 問19 過去問解説

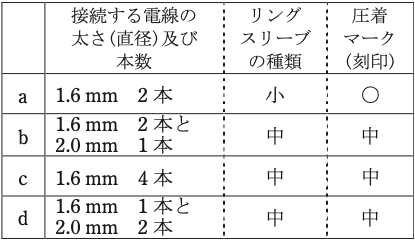

低圧屋内配線工事で，600Vビニル絶縁電線（軟銅線）をリングスリーブ用圧着工具とリングスリーブE形を用いて終端接続を行った。接続する電線に適合するリングスリーブの種類と圧着マーク（刻印）の組合せで，a〜dのうちから不適切なものを全て選んだ組合せとして，正しいものは。（a〜dの表は図にあります。）
- イ a，b
- ロ b，c
- ハ c，d
- ニ a，d
答えと解説を見る
正解はロ
解説
【考え方】リングスリーブは1.6 mmの本数で数えます。2.0 mmは1.6 mmの約2本分です（1.6 mm 2本：小・刻印○／3〜4本分：小・刻印小／5〜6本分：中・刻印中）。
■1 a〜dを1つずつ確かめる
a：1.6 mm 2本 → 小スリーブ、刻印「○」です。→ 適切です。
b：2.0 mm 1本＋1.6 mm 2本 → 1.6 mm 4本分なので、小スリーブ、刻印「小」です。中にしているので不適切です。
c：1.6 mm 4本 → 小スリーブ、刻印「小」です。中にしているので不適切です。
d：2.0 mm 2本＋1.6 mm 1本 → 1.6 mm 5本分なので、中スリーブ、刻印「中」です。→ 適切です。
■2 まとめ
不適切なのは b と c です。
答えは(ロ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問19
