第二種電気工事士 令和6年度(2024) 上期 問27 過去問解説

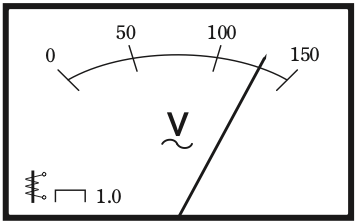

図は測定器の目盛板を示したものである。この測定器に関する記述として，誤っているものは。
- イ この測定器は電圧計である。
- ロ 永久磁石可動コイル形の測定器である。
- ハ 測定器を水平に置いて測定する。
- ニ 交流回路用の測定器である。
答えと解説を見る
正解はロ
解説
【考え方】目盛板の記号を読みます（V：電圧計、～：交流用、コイルのような記号：可動鉄片形、コの字を伏せた形：水平に置いて使う）。
■1 1つずつ確かめる
イ：「V」があるので電圧計です。→ 正しいです。
ロ：左下の記号は可動鉄片形の印です。永久磁石可動コイル形（直流用の計器）ではありません。→ 誤りです。
ハ：コの字を伏せた形の記号は、水平に置いて使う印です。→ 正しいです。
ニ：「～」は交流用の印です。→ 正しいです。
答えは(ロ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問27
