第二種電気工事士 令和6年度(2024) 上期 問33 過去問解説

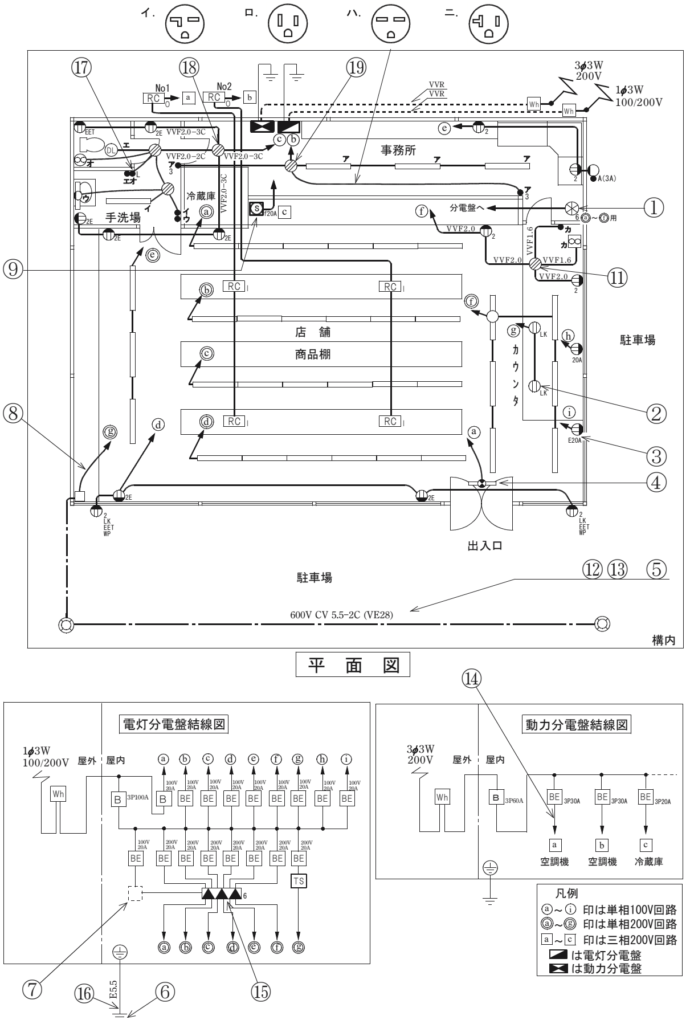

③で示す部分に使用するコンセントの極配置（刃受）は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】コンセントの刃受の形は、電圧と電流で決まります。100 V 20 A用は、片方の刃受がL字の形です（E：接地極付）。
■1 図の読み取り
③のコンセントは、単相100 Vの回路ⓘにつながり、「E20A」と書いてあります。
100 V用・20 A・接地極（アースの穴）付きです。
■2 選ぶ
接地極があって、片方の刃受がL字の形なのはニです。
イは200 V用の形なので、ちがいます。
答えは(ニ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問33
