第二種電気工事士 令和6年度(2024) 上期 問37 過去問解説

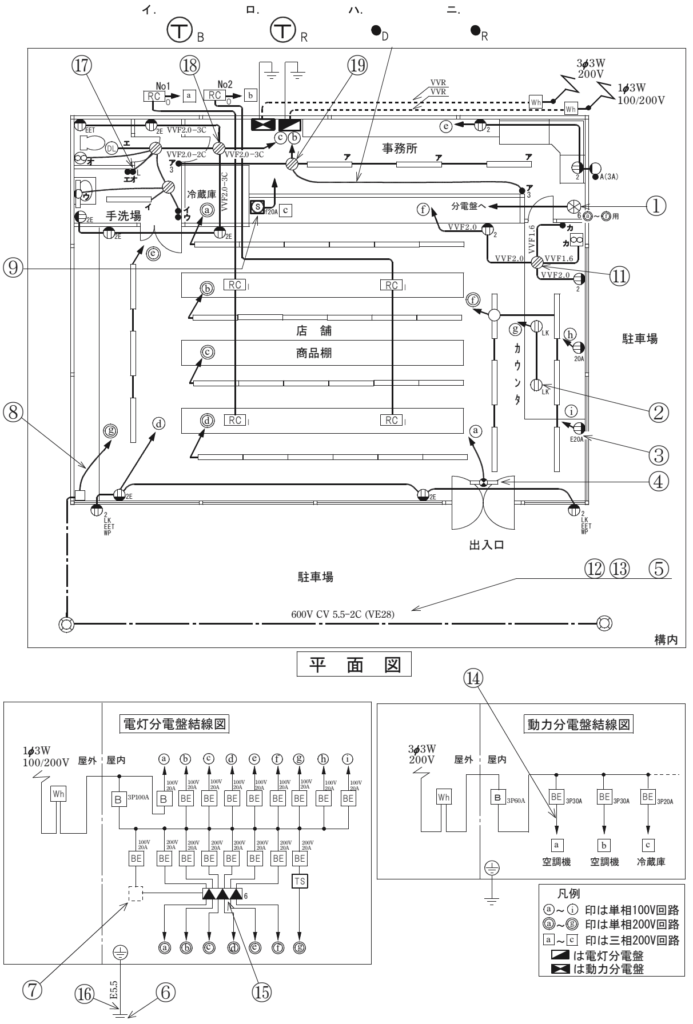

【考え方】リモコン配線の機器は、リモコントランス（丸にT、Rを添える）・リモコンリレー（▲）・リモコンセレクタスイッチ（丸に×）です。 ■1 図の読み取り ⑦は、100 Vの漏電遮断器から電気を受けて、リモコンリレー（▲の記号）へつながっています。 リモコンの配線は、24 Vくらいの低い電圧で動かします。 100 Vを低い電圧に下げるのが、リモコントランスです。 ■2 選ぶ 丸にTを書き、Rを添えた記号はロです。 イはベル用の変圧器の記号なので、ちがいます。 答えは(ロ)ピヨ。
