第二種電気工事士 令和6年度(2024) 上期 問43 過去問解説

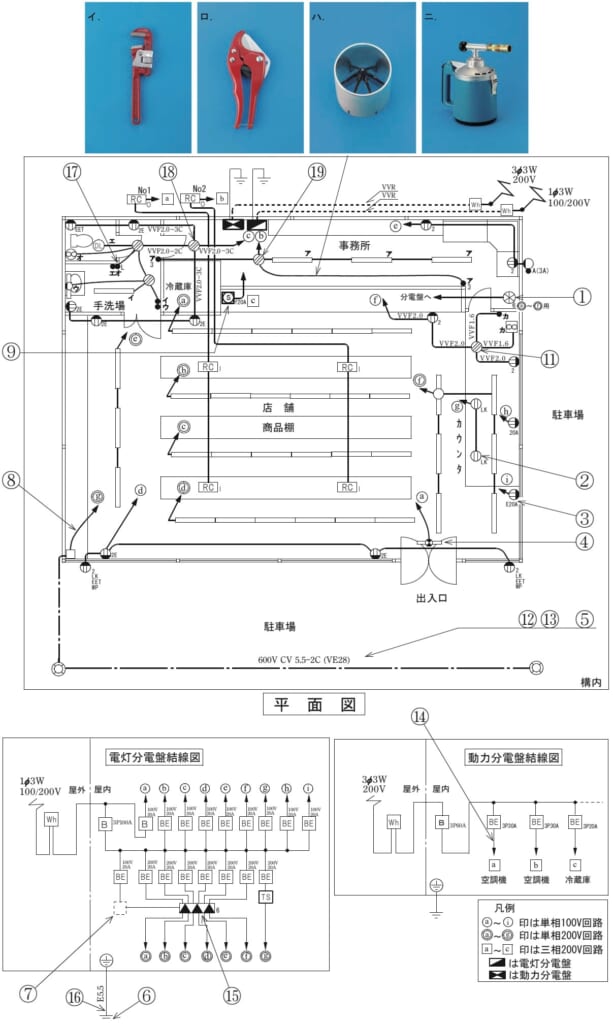

⑬で示す部分の配線工事で一般的に使用されることのない工具は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】VE管の工事では、合成樹脂管用カッタ・面取器・トーチランプを使います。パイプレンチは金属管用です。
■1 使う工具
⑬はVE管の工事です。
ロ：合成樹脂管用カッタで切ります。
ハ：面取器で切り口を整えます。
ニ：トーチランプで温めて曲げます。
■2 使わない工具
イ：パイプレンチです。ねじを切った金属管を回してしめる工具で、VE管では使いません。
答えは(イ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問43
