第二種電気工事士 令和6年度(2024) 上期 問44 過去問解説

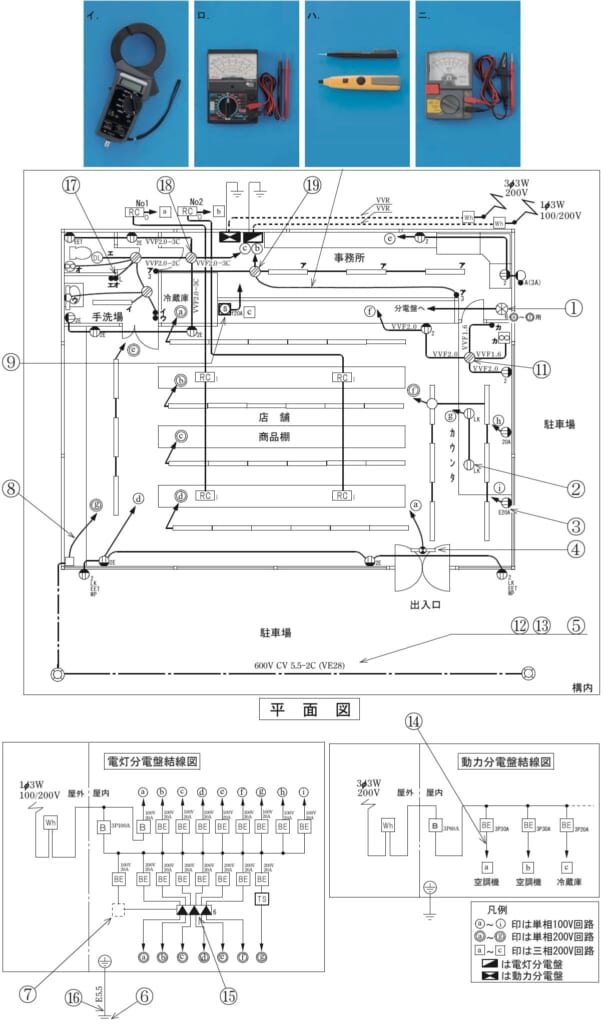

⑭で示す回路の漏れ電流を測定できるものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】漏れ電流は、クランプ形漏れ電流計（電線をはさむだけで、もれている小さな電流を測れる計器）で測ります。
■1 選ぶ
⑭は、空調機につながる動力回路です。
電線を輪の部分ではさんで測る、クランプ形の電流計で測ります。→ イ
■2 ほかの選択肢
ロ：回路計（テスター）です。
ハ：検電器（電気が来ているかを調べる道具）です。
ニ：絶縁抵抗計です。
答えは(イ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問44
