第二種電気工事士 令和6年度(2024) 上期 問45 過去問解説

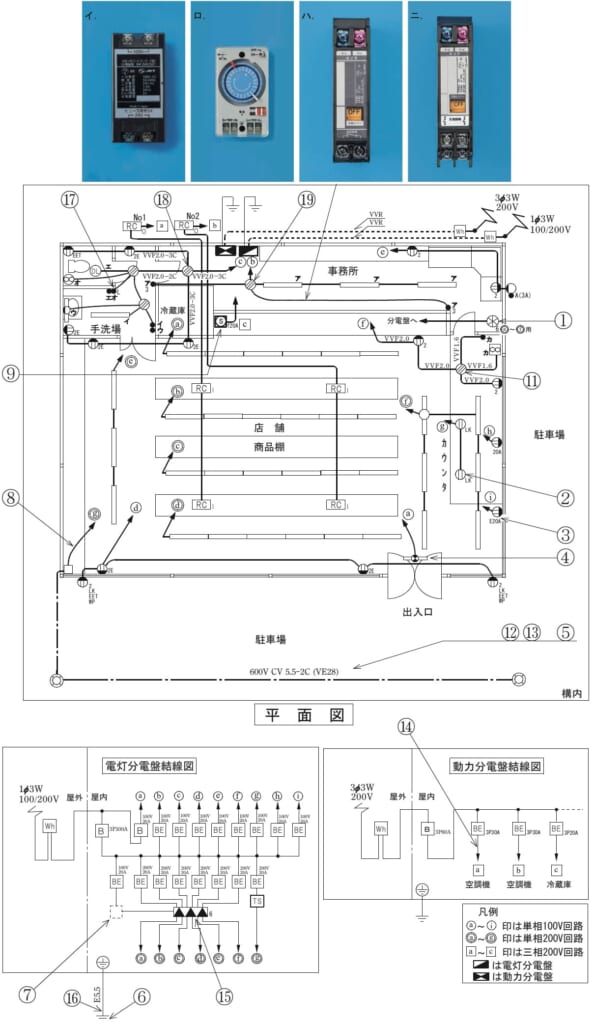

【考え方】▲の記号はリモコンリレー（リモコンの信号で照明の回路を入り切りする器具）です。200 Vの回路には2極（2本とも切る）のものを使います。 ■1 図の読み取り ⑮の▲の記号は、リモコンリレーです。 このリレーがつながる回路ⓐ〜ⓕは、単相200 Vです。 200 Vでは2本の線を両方切る必要があるので、2極用を使います。 ■2 選ぶ ニ：ラベルの主回路側に接点の印が2つあり、下の端子も4つある2極用です。→ 正しいです。 ハ：接点の印が1つで、下の端子も2つの1極用です。 イ：リモコントランスです。 ロ：タイムスイッチです。 答えは(ニ)ピヨ。
