第二種電気工事士 令和6年度(2024) 上期 問46 過去問解説

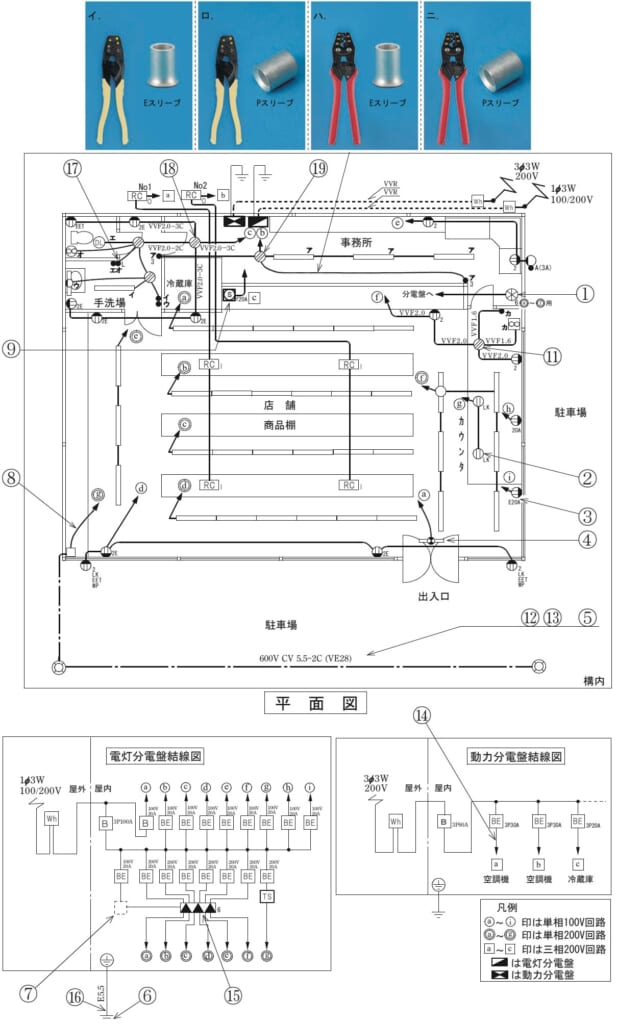

⑯の示す接地線を直線重合せ接続する場合の工具とスリーブの組合せとして，適切なものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】直線重合せ接続（電線を一直線に重ねてつなぐ方法）は、Pスリーブ（裸圧着スリーブ）と、柄が赤い圧着工具を使います。
■1 図の読み取り
⑯は、電灯分電盤の接地線（E5.5）です。
■2 選ぶ
筒の形のPスリーブと、Pスリーブ用の柄が赤い圧着工具の組合せです。→ ニ
Eスリーブ（リングスリーブ）と、柄が黄色の工具は、リングスリーブ用なので、ここでは使いません。
答えは(ニ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問46
