第二種電気工事士 令和6年度(2024) 上期 問47 過去問解説

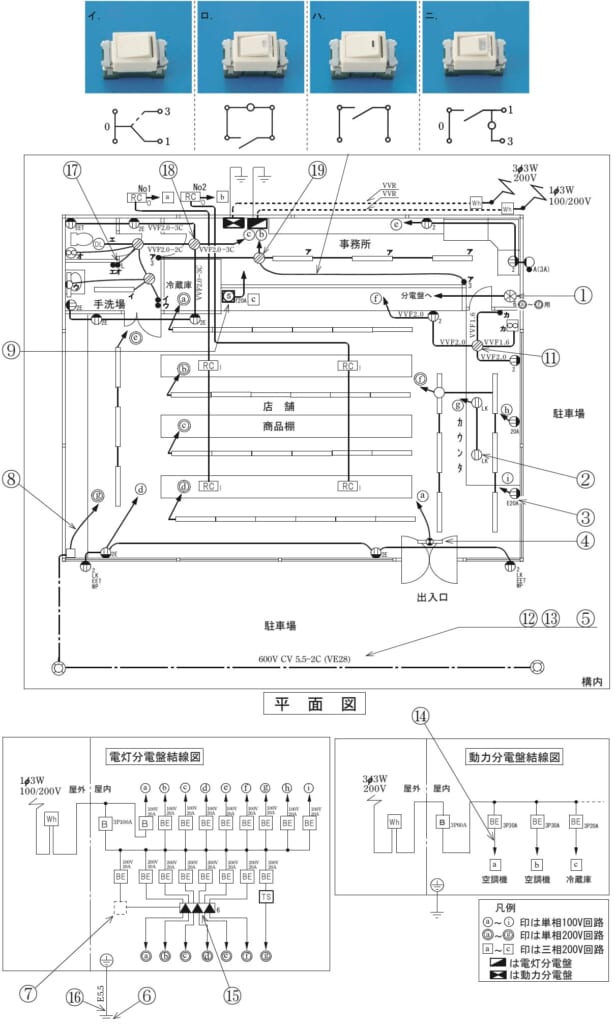

⑰で示す図記号の器具は。
ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】スイッチの記号に添える文字で種類がわかります（L：確認表示灯内蔵＝入のとき光る、H：位置表示灯内蔵＝切のとき光る）。
■1 図の読み取り
⑰の記号は、スイッチの記号に「L」が添えてあります。→ 確認表示灯内蔵スイッチです。
照明や換気扇が動いているとき（入のとき）に、ランプが光ります。
■2 選ぶ
ニ：スイッチを入れたとき、負荷と同じようにランプにも電気がかかる接点図です。→ 正しいです。
ロ：切のとき光る位置表示灯内蔵スイッチです。
イ：3路スイッチです。
ハ：ふつうのスイッチです。
答えは(ニ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問47
