第二種電気工事士 令和6年度(2024) 上期 問49 過去問解説
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

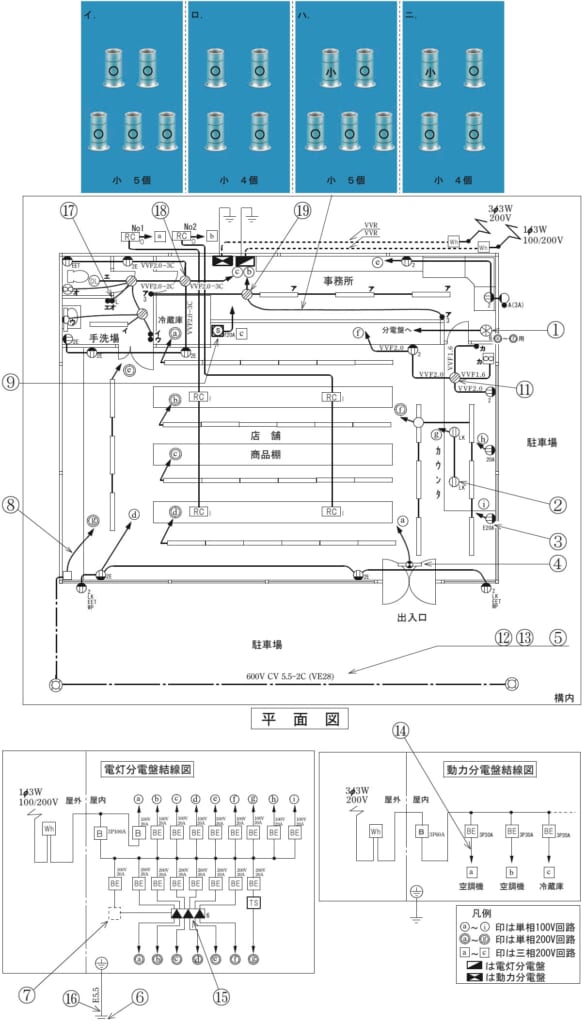

また，写真に示すリングスリーブ中央の○，小は刻印を表す。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造店舗平屋建の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】1.6 mmの電線2本なら、小スリーブで刻印「○」です（3〜4本なら小スリーブで刻印「小」）。
■1 ボックスにつながるもの
⑲のボックスには、分電盤からの電源ⓑ、照明「ア」、左の3路スイッチ、右の3路スイッチ（⑩）がつながります。
■2 つなぐ所を数える
白い線：電源と照明の2本 → 1か所
黒い線：電源と左の3路スイッチの2本 → 1か所
3路スイッチどうしを結ぶ線：2本ずつ → 2か所
右の3路スイッチから照明への返り線：2本 → 1か所
合計 $1 + 1 + 2 + 1 = 5$ か所
■3 まとめ
どこも1.6 mm 2本なので、小スリーブで刻印「○」を5個使います。
答えは(イ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問49
