第二種電気工事士 令和6年度(2024) 下期 問17 過去問解説

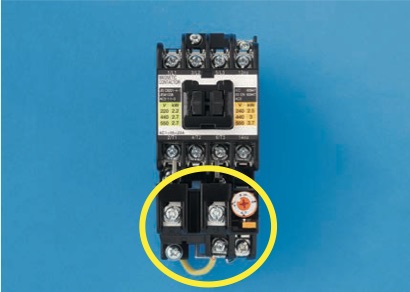

【考え方】電磁開閉器は「電磁接触器（上の部分）＋熱動継電器（下の部分、サーマルリレー）」です。 ■1 写真の読み取り 写真は電磁開閉器です。 上の部分は電磁接触器で、電気の入り切りをします。 ○で囲まれた下の部分は熱動継電器です。→ ニ ■2 熱動継電器のはたらき モーターに流れすぎた電流による熱を感じて、回路を切ります。 目盛りのダイヤルで、動く電流を合わせます。 漏電警報器・漏電遮断器は、漏電を見つける別の器具です。 答えは(ニ)ピヨ。
