第二種電気工事士 令和6年度(2024) 下期 問32 過去問解説

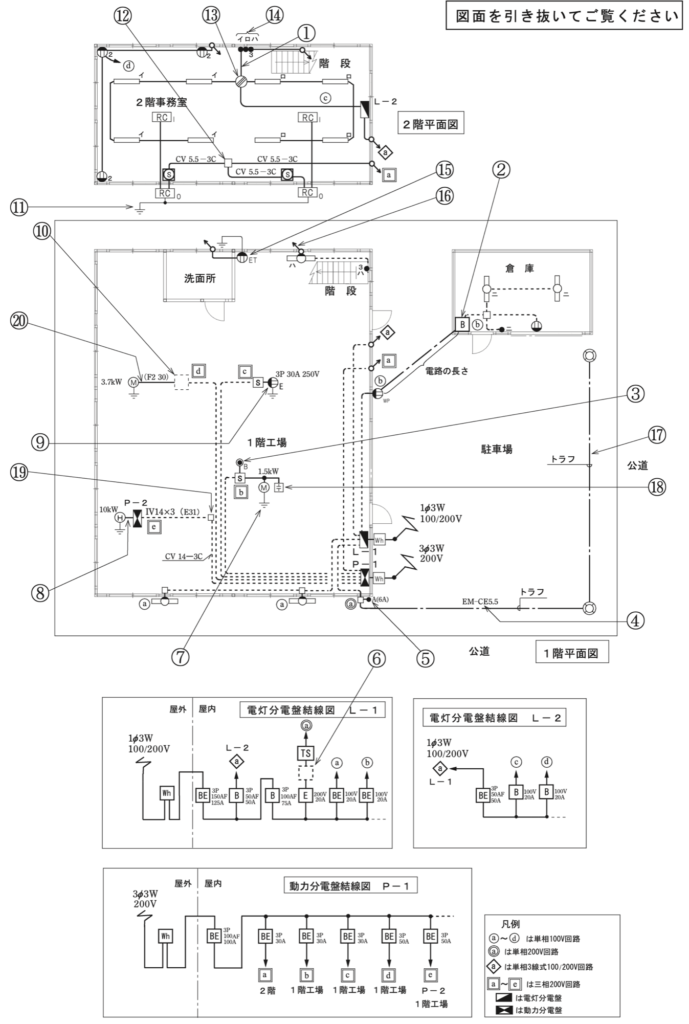

②で示す引込口開閉器が省略できる場合の，工場と倉庫との間の電路の長さの最大値［m］は。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）
- イ 5
- ロ 10
- ハ 15
- ニ 20
答えと解説を見る
正解はハ
解説
【考え方】引込口開閉器は「使用電圧300 V以下・もとの建物側の20 A以下の過電流遮断器で保護・2つの建物の間の電路が15 m以下」なら省略できます。
■1 選ぶ
倉庫に電気を引き込むところには、ふつう引込口開閉器（入口のスイッチ）を付けます。
上の条件を満たせば省略でき、電路の長さの最大は15 mです。→ 15
答えは(ハ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問32
