第二種電気工事士 令和6年度(2024) 下期 問39 過去問解説

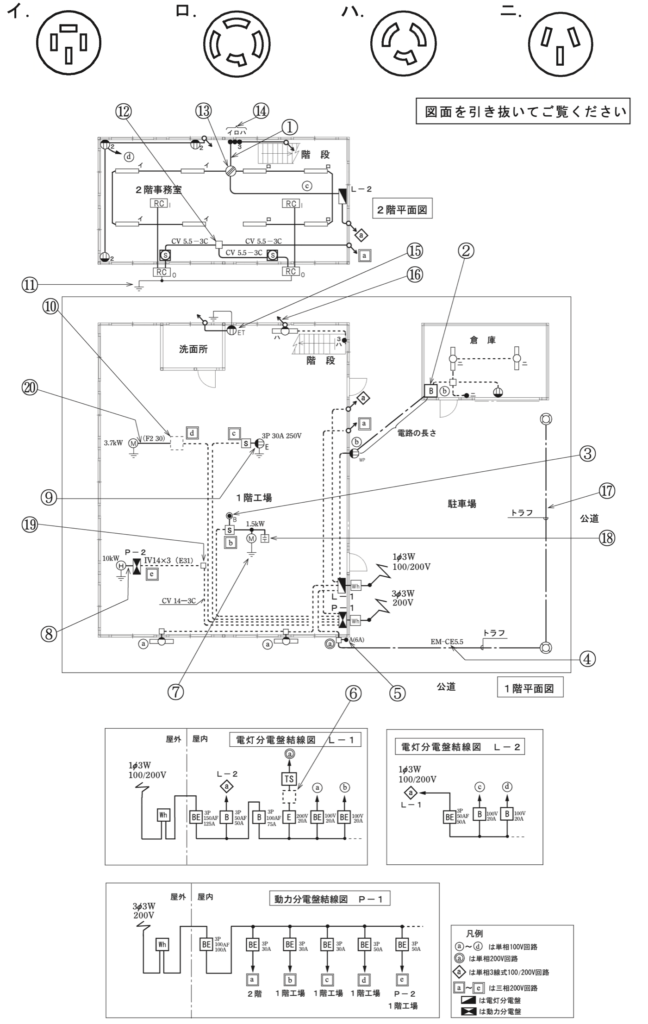

⑨で示す部分に使用するコンセントの極配置（刃受）は。（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】⑨の傍記「3P 30A 250V E」は、3極・30 A・250 V・接地極付です。刃受の穴は、電線用3つ＋接地極1つの4つです。
■1 図の読み取り
三相200 Vの機械用で、穴は全部で4つです。
注意4に、コンセントは「一般形」とあります。一般形は、まっすぐ差しこむ形です。
■2 選ぶ
イ：まっすぐな穴が4つです。→ これです。
ロ・ハ：穴が曲がった引掛形（差して回して固定する形）です。
ニ：穴が3つで、接地極がありません。
答えは(イ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問39
