第二種電気工事士 令和6年度(2024) 下期 問4 過去問解説

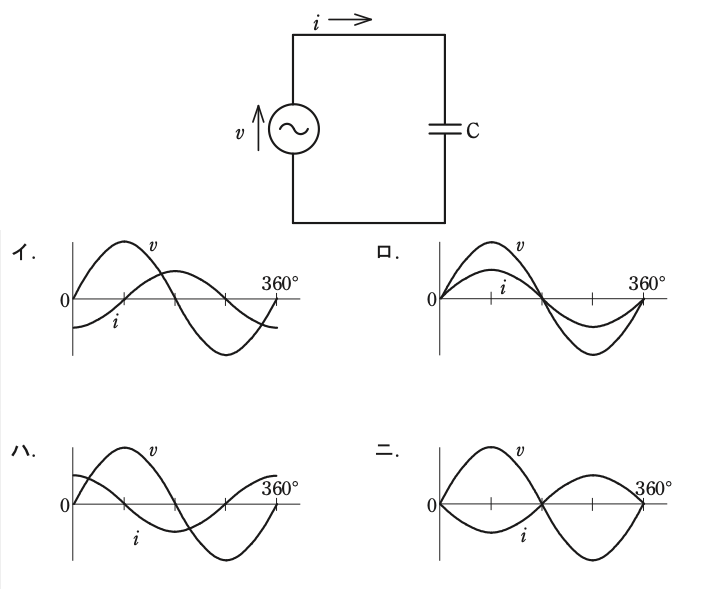

【考え方】コンデンサだけの回路では、電流は電圧より90°（$\dfrac{1}{4}$ 周期）進みます。 ■1 なぜ進むか コンデンサは、電圧が変わるときに電気をためたり出したりします。 電圧がいちばん速く変わる0°のとき、電流がいちばん大きくなります。 ■2 波形を選ぶ 0°で電流が最大になっている波形はハです。 イ：電流が遅れている波形です（コイルの回路）。 ロ：電圧と同じ形です（抵抗の回路）。 ニ：反対向きの波形です。 答えは(ハ)ピヨ。
