第二種電気工事士 令和6年度(2024) 下期 問40 過去問解説

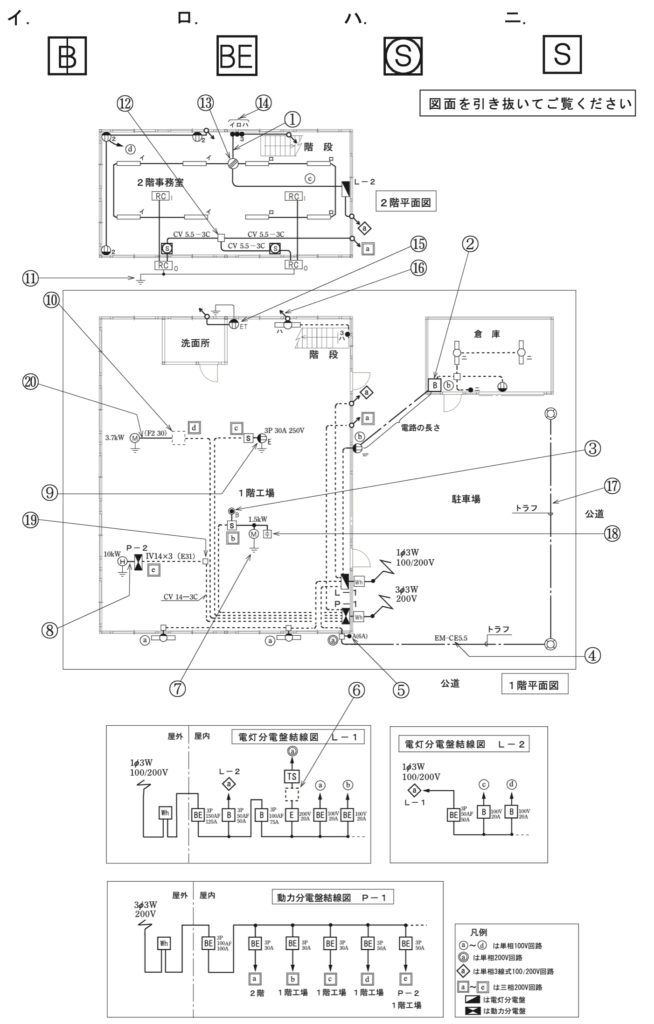

⑩で示す部分に取り付けるモータブレーカの図記号は。（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】モータブレーカ（配線用遮断器（電動機保護兼用））の図記号は、Bの四角に縦線を入れたものです。
■1 図の読み取り
⑩は、3.7 kWのモーターへ行く回路に付ける機器です。
モータブレーカは、モーターを過負荷（流れすぎ）から守る働きもある配線用遮断器です。
■2 選ぶ
Bの四角に縦線を入れた記号はイです。
ロ：BEは漏電遮断器です。
ハ：丸で囲んだSは電流計付箱開閉器です。
ニ：Sは開閉器です。
答えは(イ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問40
