第二種電気工事士 令和6年度(2024) 下期 問46 過去問解説

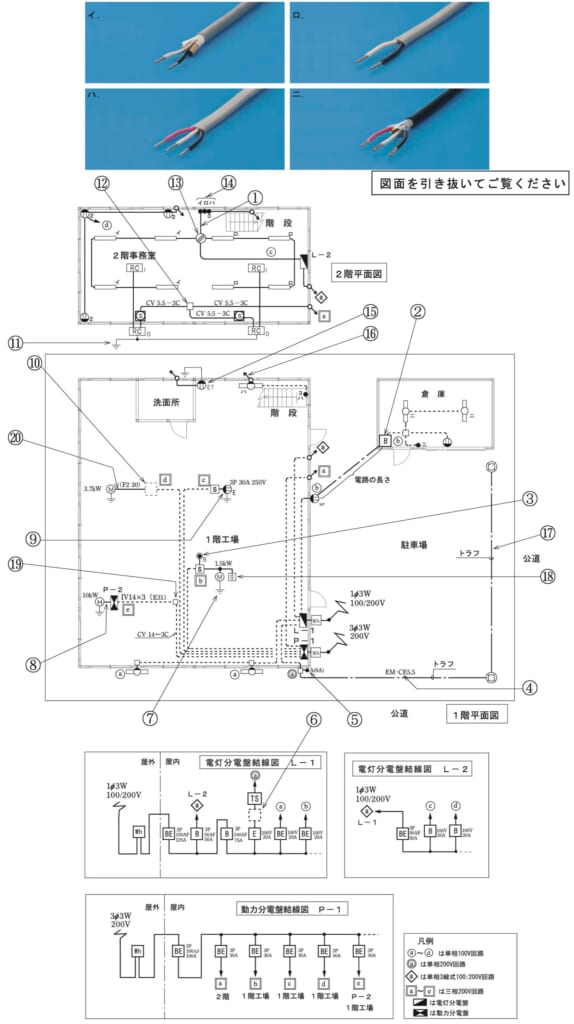

【考え方】3路スイッチどうしを結ぶ線は2本です。ほかに、その階へ下ろす線があれば数えます。 ■1 図の読み取り ⑯は、1階の階段の照明「ハ」のところから、2階へ上がる配線です。 照明「ハ」は、1階と2階の3路スイッチで入り切りします。 2階のスイッチには、電源の黒い線が来ています。 ■2 本数を数える 3路スイッチどうしを結ぶ線　2本 照明のための白い線　1本 $2 + 1 = 3$ 本 1階のスイッチから照明への返り線は、1階の中だけで済みます。 ■3 選ぶ 3心のVVFケーブル（平形）はハです。 答えは(ハ)ピヨ。
