第二種電気工事士 令和6年度(2024) 下期 問47 過去問解説

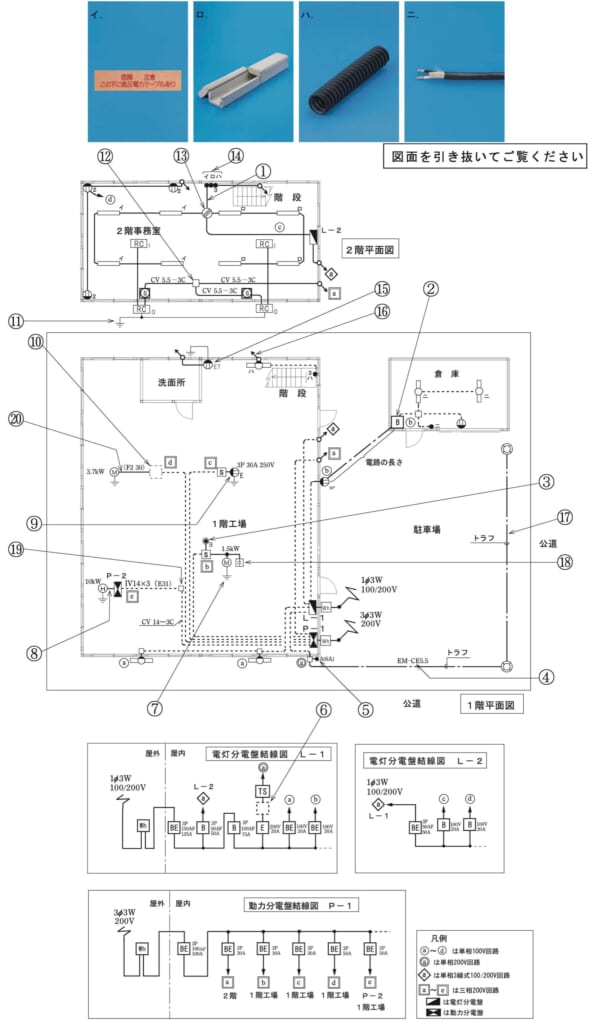

⑰で示す部分に使用するトラフは。（問31〜50は，共通の配線図を使う問題です。図は，鉄骨軽量コンクリート造一部2階建工場及び倉庫の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】トラフは、地中にケーブルを埋めるとき、ケーブルを入れて守る、ふた付きのとい（溝）です。
■1 選ぶ
⑰は、地中にケーブルを埋める部分です。
ケーブルを入れて上からふたをする、といのような入れ物はロです。
■2 ほかの選択肢
イ：埋設を知らせる標識シートです。
ハ：波付硬質合成樹脂管（FEP）です。
ニ：ケーブルです。
答えは(ロ)ピヨ。
出典：令和6年度（2024） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問47
